PRODUCTS 組織検査機とセンサ
- 要求仕様に応じて3種類の検査機をラインナップ
- ibg社独自開発の検査方式（PMFT方式）を全機種に搭載
- 検査対象に応じて様々なコイルやプローブを選択可能
- 新たに開発されたフォークコイル（U字型）も利用可能
ラインナップ

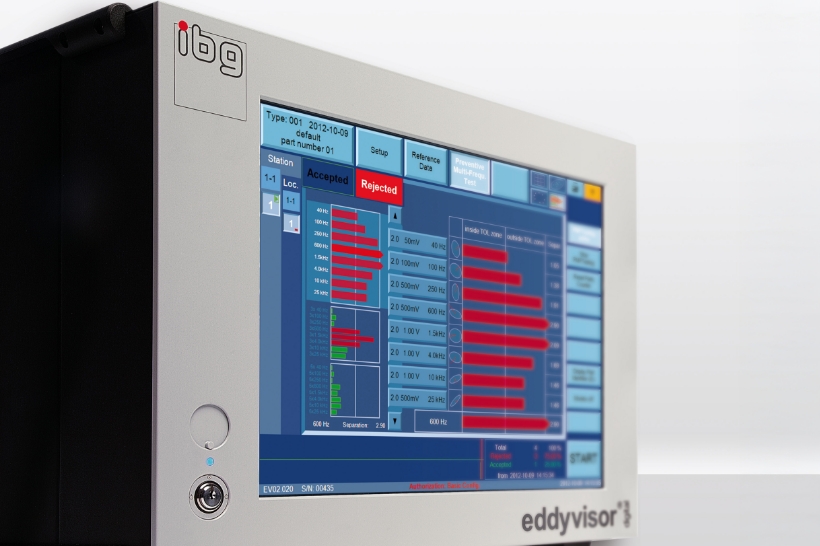

eddyvisor® S
- 最上位モデル
- 多チャンネル（2ch～32ch）
- マルチステーション／ロケーション機能搭載
- 後からチャンネル増設も可能
- 探傷検査を追加可能

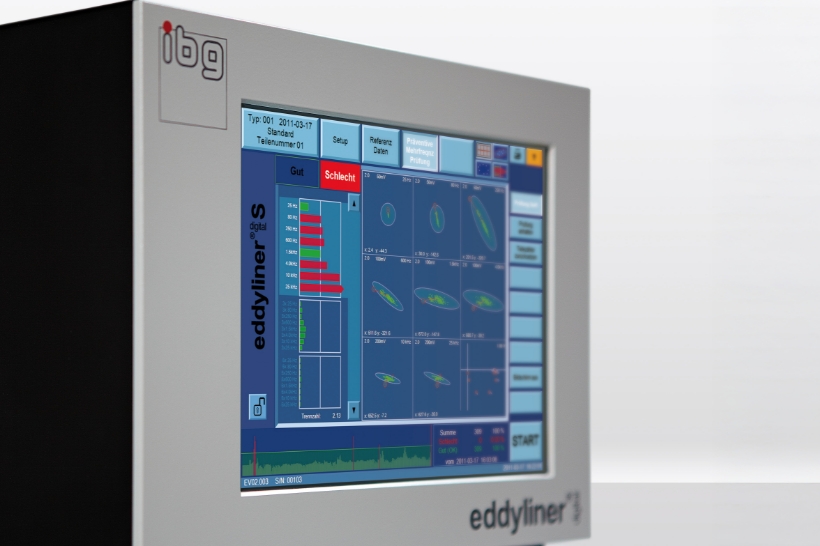

eddyliner® S
- 単チャンネルに限定したモデル
- 単チャンネル専用機

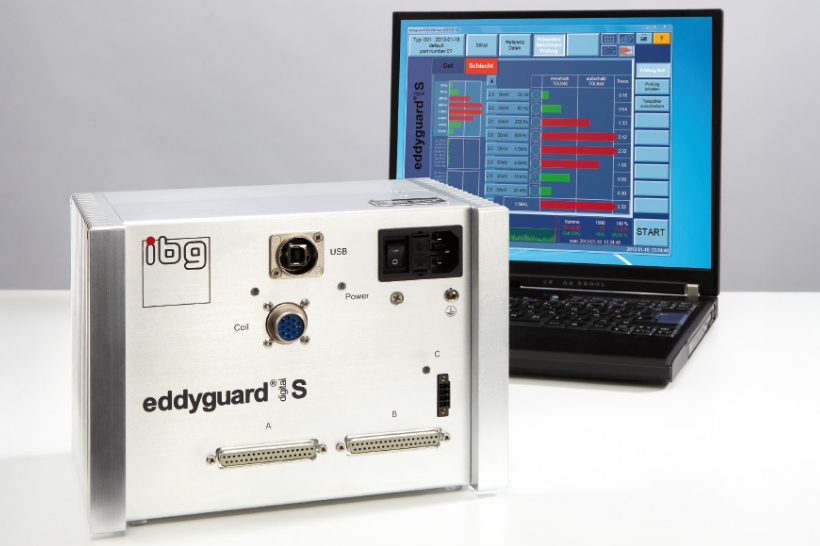

eddyguard® S
- コストを抑えた単チャンネル専用機
- ユーザーインターフェイスなし
（USB接続したPC上で設定など行う）
仕様
| 項目 | eddyvisor® S | eddyliner® S | eddyguard® S |
|---|---|---|---|
| 検査方式 | PMFT(予防的マルチ周波数方式)＋iSHA(高調波解析機能) | ||
| 試験周波数 | 5Hz～3MHz | ||
| 最大品種登録数 | 250件 | 250件 | 20件 |
| チャンネル数 | 2ch～32ch | 1ch専用 | 1ch専用 |
| 温度補正機能(iTAS) | オプション | × | × |
| 管棒材検査機能 | オプション | × | × |
| マルチステーション・ ロケーション機能 | 〇 | × | × |
| 最大スループット | 40個/秒 | 12個/秒 | 10個/秒 |
| 表示装置 | タッチパネル (15インチ) | タッチパネル (10.4インチ) | なし (PCに接続して表示) |
| 外部制御用I/O | フォトカプラー型、 計64接点 (最大128接点) | フォトカプラー型、 計64接点 | フォトカプラー型、 計64接点 |
| その他I/O | 5USB, Ethernet | 4USB, Ethernet | 1USB(PC接続専用) |
| 外部PCでログ機能 | 〇 | 〇 | – |
| 探傷検査を追加 | 〇 | × | × |
| 電源仕様 | AC100-240V, 50/60Hz | AC100-240V, 50/60Hz | AC100-240V, 50/60Hz |
| 定格電流 | 2A | 1.4A | 0.8A |
| 寸法 | W430xH335xD271 | W304xH229xD215 | W239xH165xD169 |
| 重さ | 13kg | 5kg | 4kg |
| 環境温度 | 0～40℃ | 0～40℃ | 0～45℃ |
| 湿度 | 85%以下（結露無きこと） | ||
| 保護等級 | IP20 | ||
| 汚染度 | 2 | ||

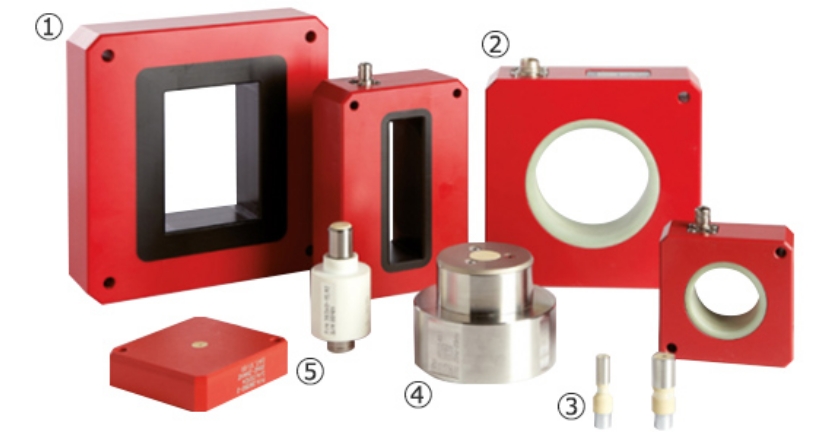

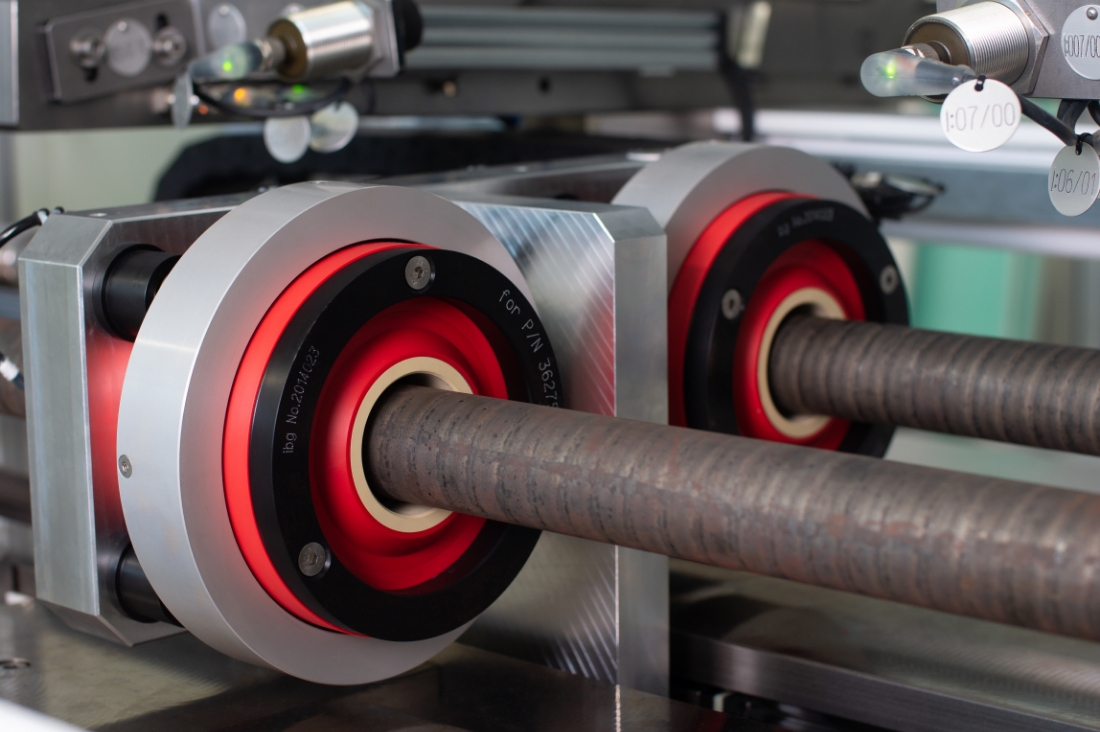

主な組織検査用センサ
①矩形貫通型コイル
②（標準）貫通型コイル
③（標準）プローブ型コイル
④内径用コイル
⑤内径用コイル（タップ穴用）

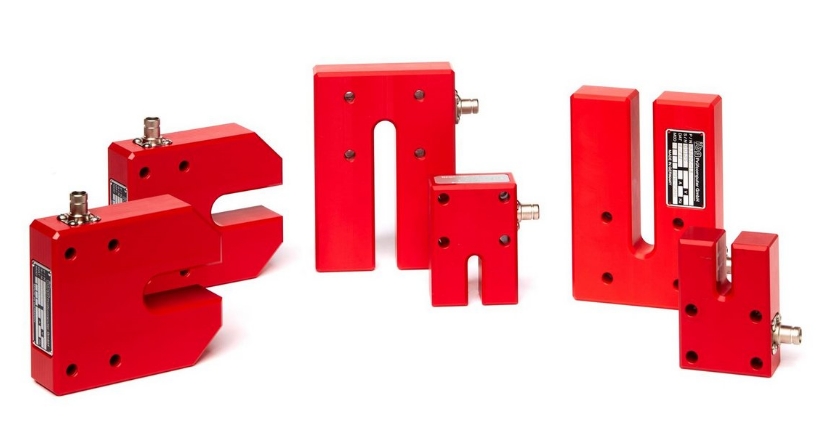

フォークコイル（U字型）
貫通型コイル（標準）のサイズ表
| Size | 外寸 W[mm]×D[mm]×H[mm] | 内径 [mm] |
|---|---|---|
| 1 | 80×80×35 | 10, 16, 25, 40 |
| 2 | 150×150×50 | 50, 63, 80, 100, 125 |
| 3 | 250×250×50 | 160, 200 |
| 4 | 380×380×50 | 250, 300 |
