PRODUCTS 組織検査の概要と特徴
- 全数検査を目的に開発されたインライン志向の高速非破壊検査機
- 電磁誘導方式の検査で、センサにはコイルを使用
- 熱処理後の硬さ・硬化層深さが規定値のレベルに入っているか、異材混入がないか厳しく検査
- 対象は金属部品、大量生産部品
原理

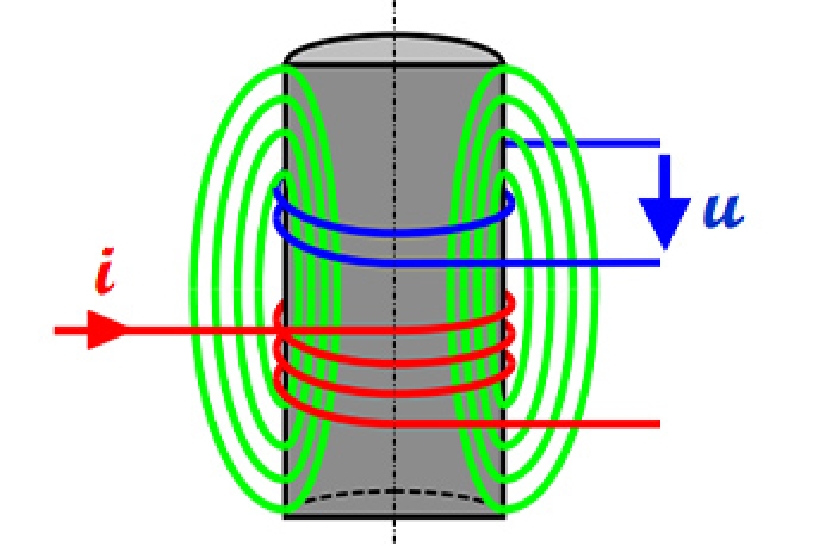

- 1次コイルに交流電流を印加すると磁界が生じワーク表面に渦電流が発生
- 渦電流はワークの導電率と透磁率に依存し、2次コイルの誘起電圧に影響
- 2次コイルの誘起電圧を基準品のそれと比較して、材料・金属組織の合否判定をする
- 電気・磁気特性が同様であれば、材料・金属組織が同様としてOK判定する
交流磁界によりワーク表面に渦電流が発生
材質や金属組織等により2次コイルの誘起電圧が変化

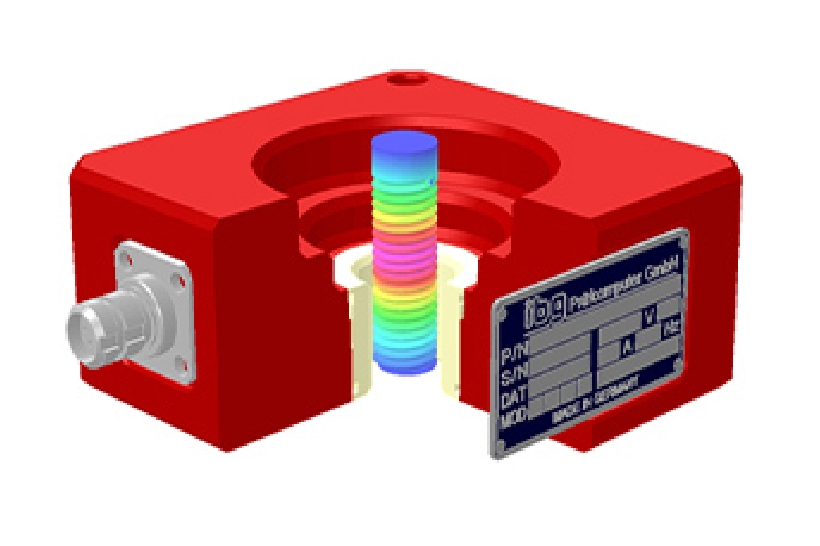

ワーク表面に生じる渦電流（CAE結果）
特徴
PMFT方式（予防的マルチ周波数検査方式）を全機種に搭載
- 8つの試験周波数で厳しく検査
- 複数のOK品を測定するだけで閾値を自動形成
- 一回の検査時間は1ミリ秒～100ミリ秒程度（試験周波数による）
iSHA（高調波成分評価機能）を全機種に搭載
- 8つの基本周波数に加えて、各2つの高調波成分も同時に評価
- 検査時間の増分無しに、計24個の公差域でより厳しい検査が可能

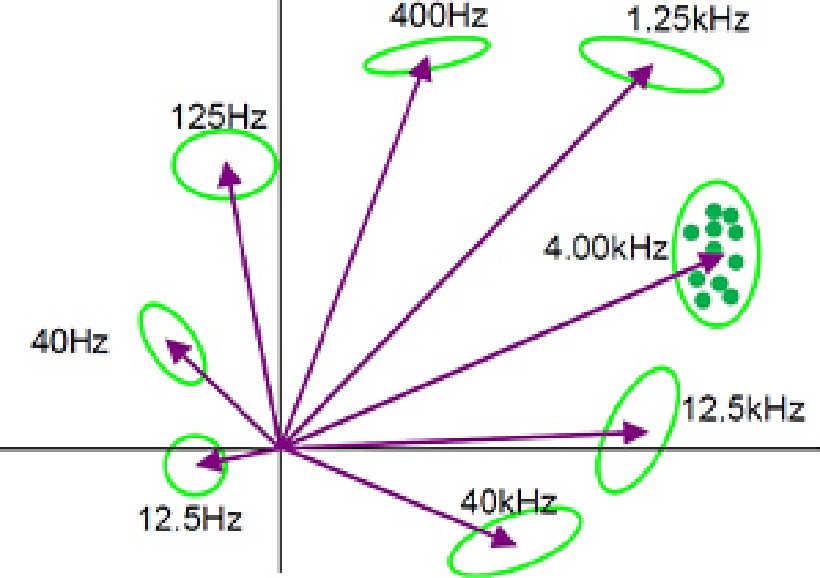

PMFT方式のイメージ

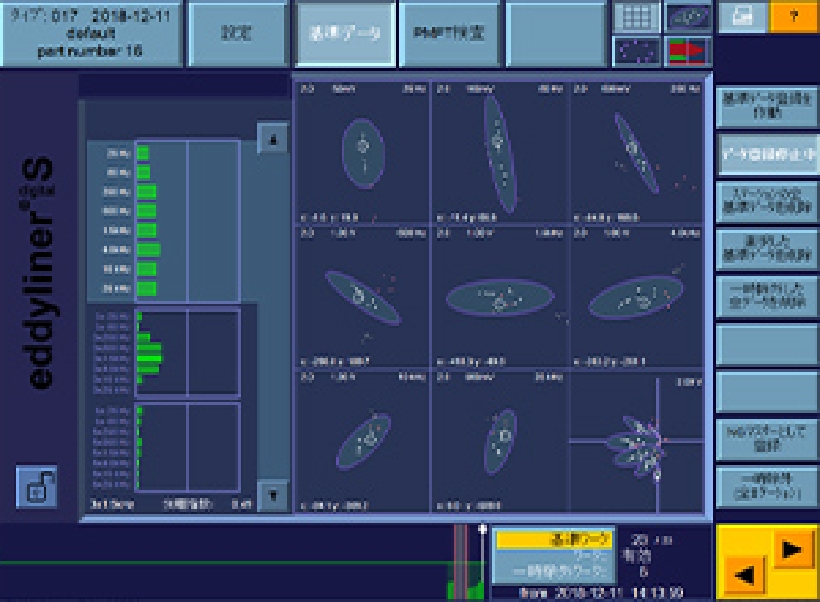

組織検査機の画面
事例紹介

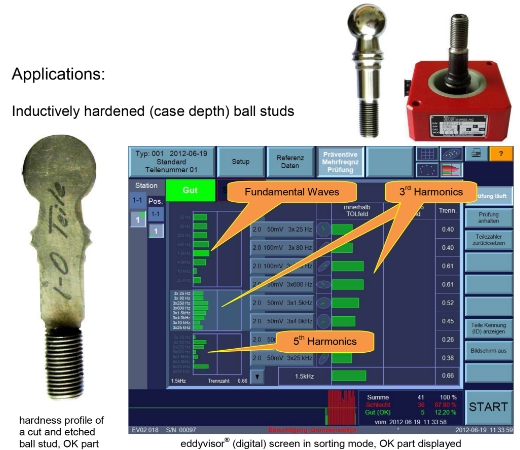

高周波焼入れされたボールスタッドの組織検査
OK品
NG品
(硬化層が深すぎ)

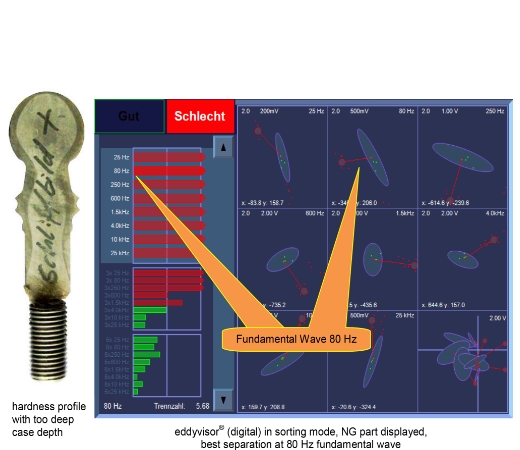

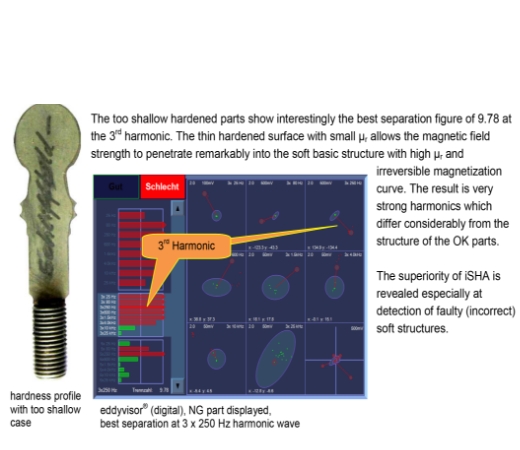

NG品
(硬化層が浅すぎ)

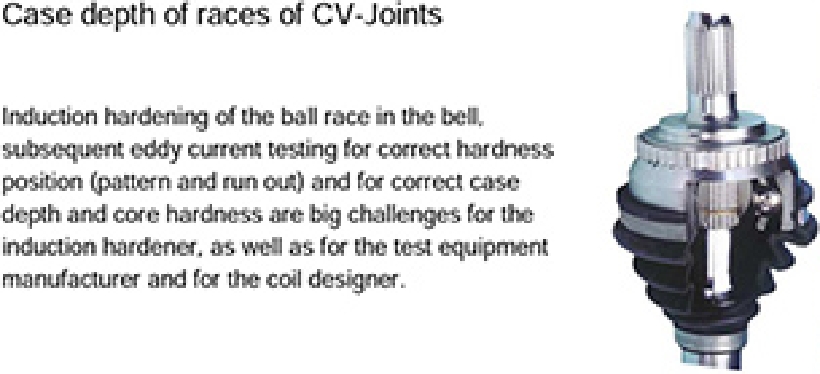

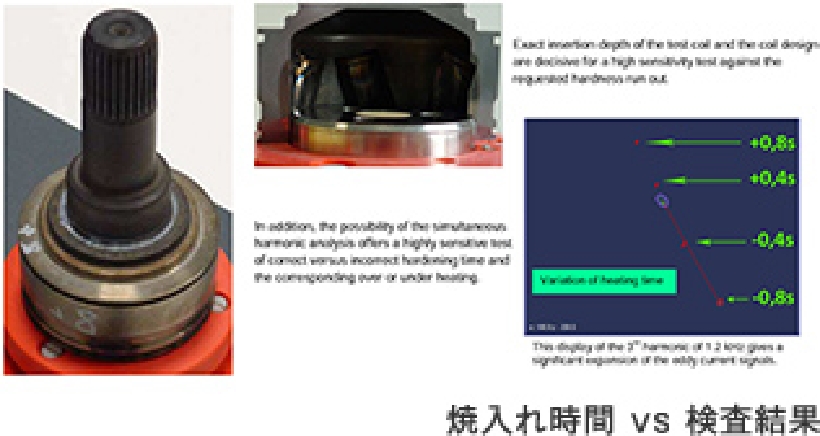

等速ジョイントのレース面の組織検査

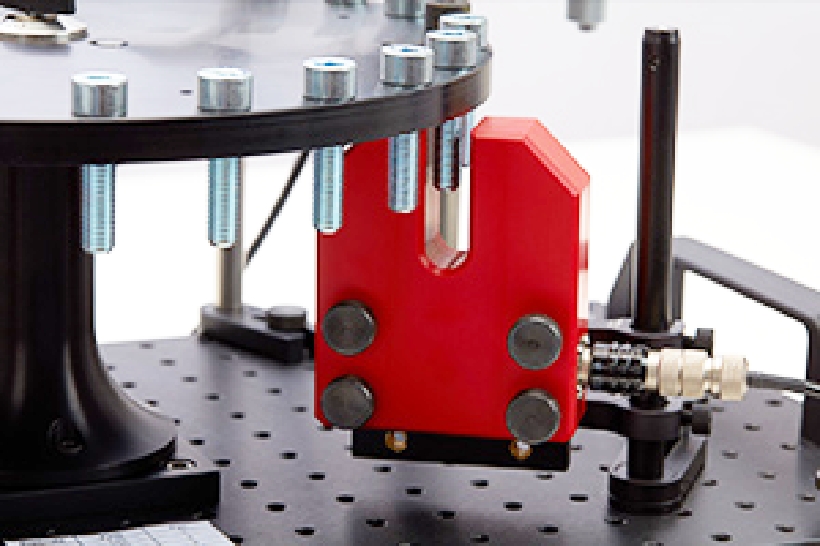

フォークコイルによるボルトのインライン高速検査（熱処理有無の判別）
技術文献
よくあるご質問
硬度や焼入れ深さを測れますか？
基本的にはOK・NG判定のみで、硬度や焼入れ深さの数値は出てきません。
どのぐらいの深さまで検査できますか？
渦電流の浸透深さは材質や周波数によりますが、一般的な鋼材の場合は数mm程度です。
