PRODUCTS TELOPS FAST-IRシリーズ

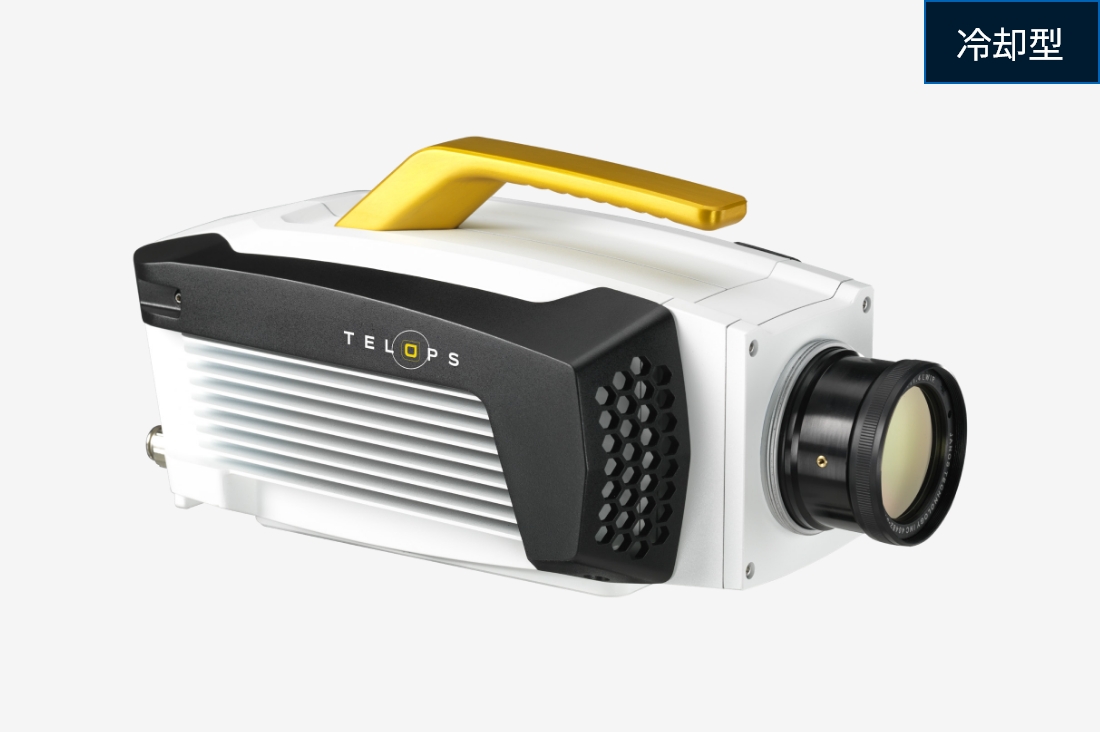

TELOPS High-Speed FAST Camera
FASTカメラシリーズは、市場最速の赤外線カメラです。短波から中波赤外線まで、幅広い測定ニーズとアプリケーションに対応します。
高感度、優れた時間分解能、そして独自の自動露出制御（AEC）を備えたFASTカメラは、弾道学、燃焼、実験力学などの動的事象の解析に最適です。
FASTカメラは、中波帯において高画質を実現するHDまたはスーパーHDフォーマットにも対応しています。
測定事例
近赤外線カメラによるプラズマ放電観察
ホプキンソンバー圧縮試験時の高速熱観察
戦車砲弾発射時の高速(1,500Hz)熱解析
戦車砲弾発射時の高速(1,500Hz)熱解析
ディーゼルエンジン燃焼時中赤外線分光観察
パルスデトネーションロケットエンジン燃焼時の中赤外線カメラによる観察
中赤外線カメラによる火山観察
衝撃波の観察と衛星モデルに与える温度影響観察
金属3Dプリント加工時の熱観察
金属粉粉塵爆発時の発火伝搬赤外線画像
仕様
短波長(SWIR)
| モデル | 検知波長帯 (µm) | 検知素子 | フルフレームレート (Hz) | フルフレームレート ※ウィンドウィング時 (Hz) | 画素数 (ピクセル) | 画素ピッチ (µm) | 装着可能 フィルタ枚数 |
|---|---|---|---|---|---|---|---|
| FAST S1K | 0.9 – 1.7 | InGaAs | 1,000 | 103,000 | 640 x 512 | 20 | 4 |
中波長(MWIR)
| モデル | 検知波長帯 (µm) | 検知素子 | フルフレームレート (Hz) | フルフレームレート ※ウィンドウィング時 (Hz) | 画素数 (ピクセル) | 画素ピッチ (µm) | 装着可能 フィルタ枚数 |
|---|---|---|---|---|---|---|---|
| FAST M1K | 1.5 – 5.4 3.0 -5.0(opt.) | InSb | 1,012 | 40,000 | 640 x 512 | 25 | 4 |
| FAST M2K | 1.5 – 5.4 3.0 -5.0(opt.) | InSb | 1,900 | 90,000 | 640 x 512 | 30 | 4 |
| FAST M2K UD | 1.5 – 5.4 | InSb | 1,500 | 42,000 | 640 x 512 | 25 | 4 |
| FAST M350 | 1.5 – 5.4 3.0 -5.0(opt.) | InSb | 1,012 | 40,000 | 640 x 512 | 25 | 4 |
| FAST M3K | 1.5 – 5.4 3.0 -5.0(opt.) | InSb | 1,012 | 40,000 | 640 x 512 | 25 | 4 |
中波長(MWIR) _HD＆Super HD
| モデル | 検知波長帯 (µm) | 検知素子 | フルフレームレート (Hz) | フルフレームレート ※ウィンドウィング時 (Hz) | 画素数 (ピクセル) | 画素ピッチ (µm) | 装着可能 フィルタ枚数 |
|---|---|---|---|---|---|---|---|
| FAST M100hd | 1.5 – 5.4 3.0 -5.0(opt.) | InSb | 100 | 2030 | 1280 x 1024 | 10 | 4 |
| FAST M200hd | 1.5 – 5.4 3.0 -5.0(opt.) | InSb | 180 | 3521 | 1280 x 1024 | 10 | 4 |
| FAST M2Shd | 1.5 – 5.4 | InSb | 50 | 1300 | 1520 x 1536 | 10 | 4 |
| FAST M3Shd | 1.5 – 5.4 | InSb | 113 | 2200 | 1520 x 1536 | 10 | 4 |
技術文献
よくあるご質問
最大フルフレームレートはどのくらいですか？
320x256画素タイプのカメラで約3000fps、640x512画素タイプのカメラで約1500fpsのタイプのカメラを選定することが出来ます。
外部からの信号を使って記録開始出来ますか？
LVTTLもしくはTTL信号により記録開始することが出来ます。
