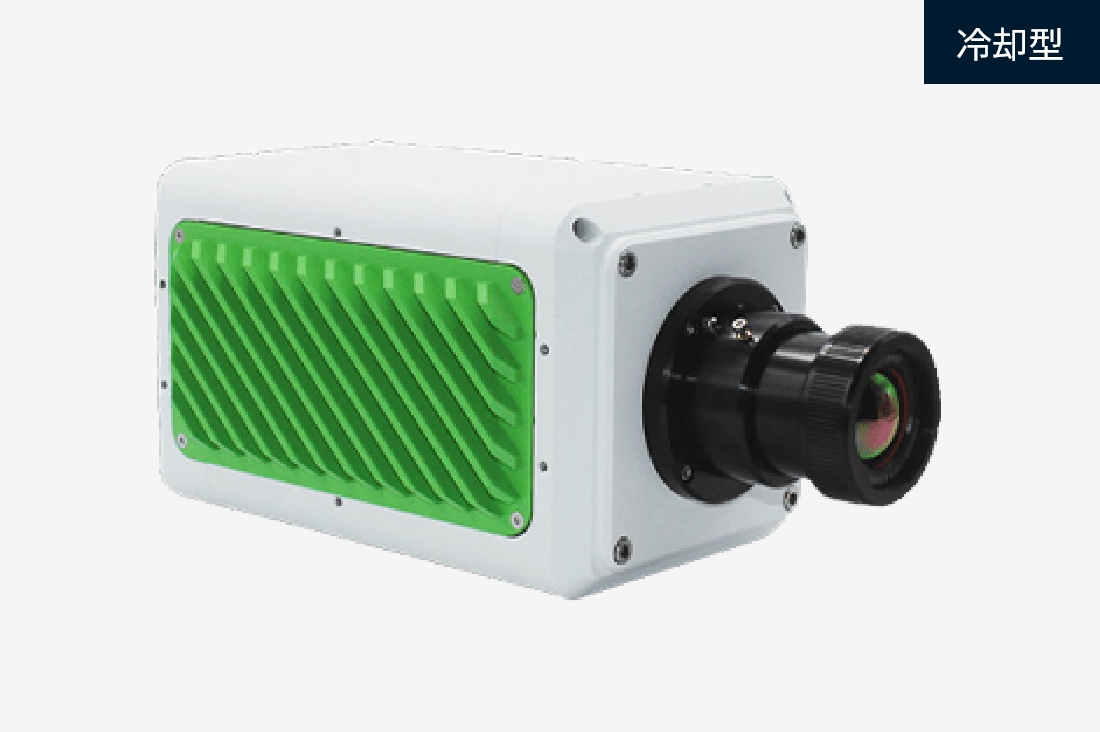

PRODUCTS Noxant NoxCam-Polaシリーズ
センサレベルの赤外線偏光測定放射カメラ
NoxCam-PolaはNoxCamシリーズの一部であり、シリーズ内のすべてのカメラと同じ強力なNoxEngineによるセンサー管理、画像処理、組み込み録画を共有します。
NoxCam-Polaには、冷却された偏光測定長波赤外線センサーが組み込まれており、鮮明な赤外線画像とともに4方向の偏光測定情報を単一の画像内で配信します。偏波方向間の高い分離能力により、これまで捕らえられなかったリアルタイムの等時性情報を提供します。
標準構成
偏光計測情報は、NDTアプリケーションだけでなく、油流出検出、生体認証セキュリティなどのアプリケーションにも利点をもたらすことが知られています。NoxCam-Polaは、研究室や現場での評価に最適なツールを提供します。
スターリングエンジンで冷却されたピクセルレベルの偏光赤外線検出器を備えたNoxCam-Polaカメラは、カメラ内温度校正済データ記録、組み込み制御ソフトウェア、および業界標準のMatlab®やImageJなどの解析ソフトウェアとの互換性によって提供される使いやすさとともに、比類のないパフォーマンスと柔軟性を提供します。
当社の製品ページには一般的な情報のみが表示されます。
| 検知器の種類 | 冷却式スナップショットFPA |
|---|---|
| スペクトルバンド | LWIR帯域 –7.7μm～10μm |
| 画像サイズ | 640×512 – 15μmピッチまたは 320×256 – 30μmピッチ |
| 偏光検知 | 偏光角度 (0°、45°、90°、-135°) ピクセルレベルの 2×2 構造 |
| 組み込みリアルタイム処理 | DLOP 直線偏光度 AOP 偏光角 |
| フレームレート | 60Hz |
| レンズの種類 | 13mm – 100mm マイクロスコープレンズ |
測定事例

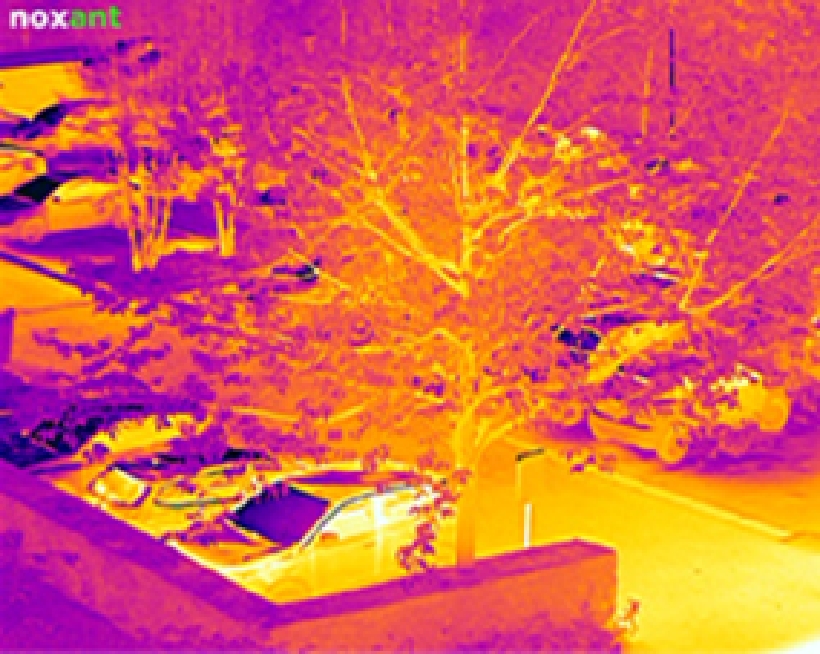

車輛検出(IR画像)
IR+偏光画像
車輛およびドローンのIRとIR＋偏光動画像
赤外線偏光カメラを用いた油流出検知
放射測定
測定範囲
通常5°C～300°Cの放射測定範囲は、アプリケーション要件に合わせて最適化されており、最小-20°Cから最大3000°Cまでの間で設定できます。放射測定評価はユーザーケースごとに実行されます。noxantの放射測定は、温度偏差に対して補正されます。
NETD
通常20mKですが、NETD値の偏差は測定条件によって大きく異なるため、これは単なる参考値です。NETDは、NoxCam-Polaのロックイン入力を使用して劇的に改善できます。
同期入力
超低ジッター入力信号により、光子の収集時間をPLC信号、回転コーダー、光電セルなどの外部イベントと同期させることができます。
レンズインターフェース
noxantは幅広いレンズを提供していますが、ユーザーが既存の貴重なレンズをすでに所有している可能性があることを認識しています。私たちはそれらの再利用を促進します。そのために、NoxCam-Polaには業界標準のバヨネットインターフェイスまたはM80インターフェイスを取り付けることができます。
データおよび制御インターフェイス
| インターフェイス | GigEVision / GenIcam オプションのCamera Linkベースまたはメディア |
|---|---|
| 記録フォーマット | 放射測定RAWまたはh.264 |
| 記録メディア | 取り外し可能な2.5インチSSD |
| ビデオ出力フォーマット | カラーHDMI720p、カラーオーバーレイ付き オプションのSDI |
ソフトウェアの互換性
NoxCam-Polaカメラは、Windows®、Mac OS X®、Linux®などの主要なオペレーティングシステムと互換性があります。記録されたRAWシーケンスは、ImageJ、Matlab®、Labview®などの業界標準の解析ソフトウェアと互換性があります。
よくあるご質問
赤外線カメラとしても使えますか？
偏光赤外線画像以外に通常の赤外線カメラとしても使えます。
偏光赤外線画像の取得によってどのような利点がありますか。
反射の成分を低減する効果が得られる他、人工物と自然物の判別が容易になります。
