PRODUCTS 近赤外線カメラ NIT WiDyシリーズ、SenSシリーズ
広ダイナミックレンジ近赤外線カメラ
WiDyシリーズ
高感度近赤外線カメラ SenSシリーズ
WiDyシリーズは、InGaAS素子を採用した近赤外線カメラに、NIT社が独自開発した読出し回路技術により120dB以上という広ダイナミックレンジを実現した近赤外線カメラです。露光時間を変える事無く、日中の風景から太陽光や火炎等の高温目標を同一画面中に可視化して撮影する事が可能です。
また、SenSシリーズは低ノイズ、高感度の近赤外線カメラです。
WiDy SenSシリーズはハイダミックレンジ（HDR）撮影と高感度撮影の選択切替が可能です。
ラインナップ

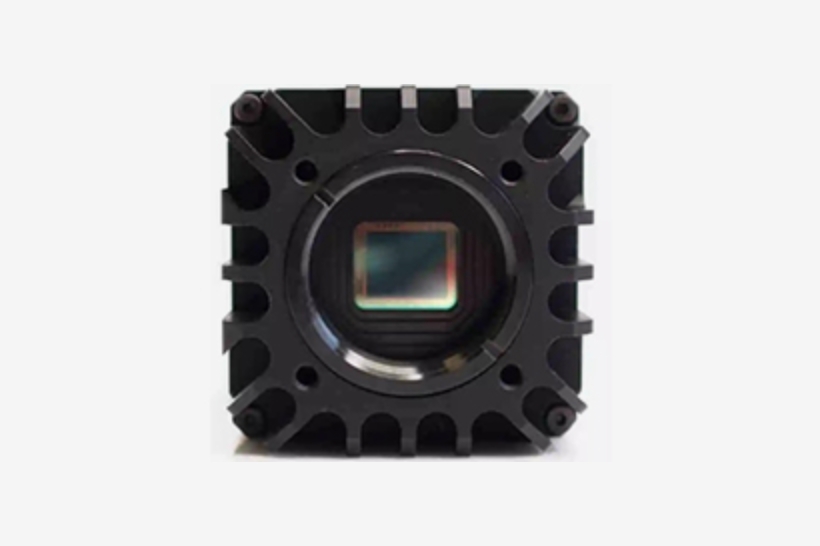

WiDy SWIR

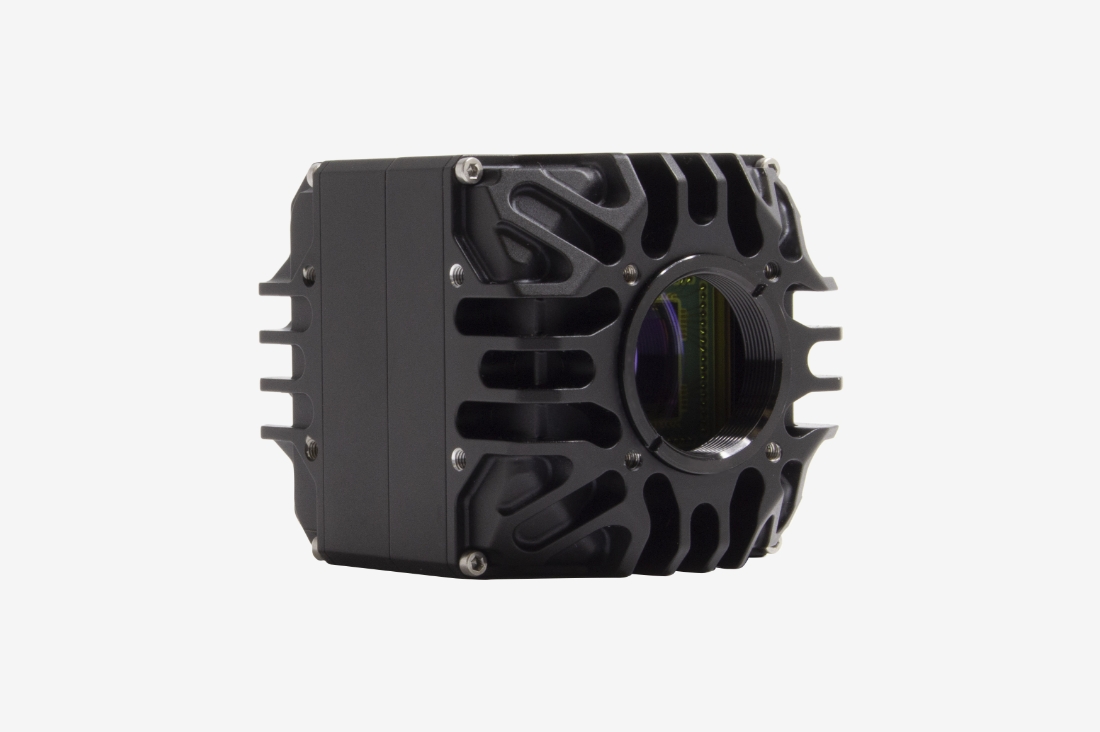

WiDy SenS
測定事例

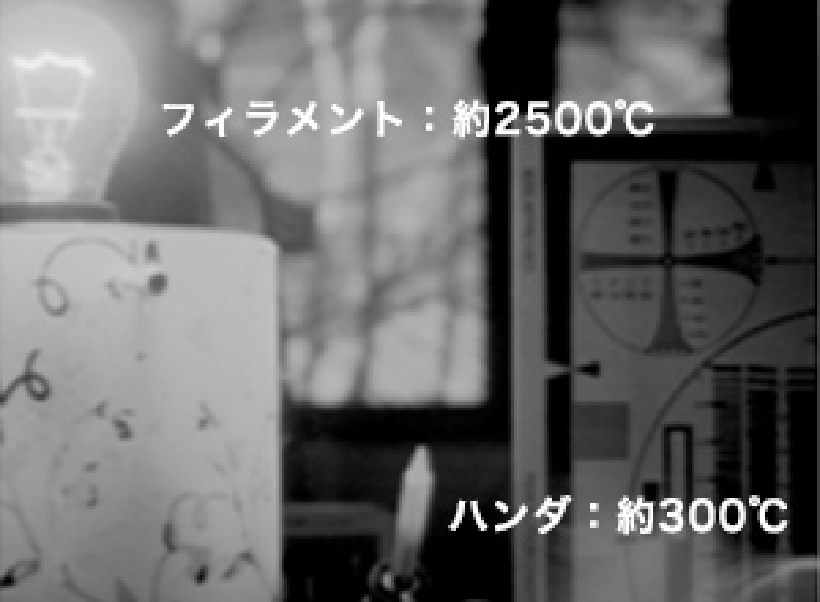

電球フィラメント画像
木材の火炎画像

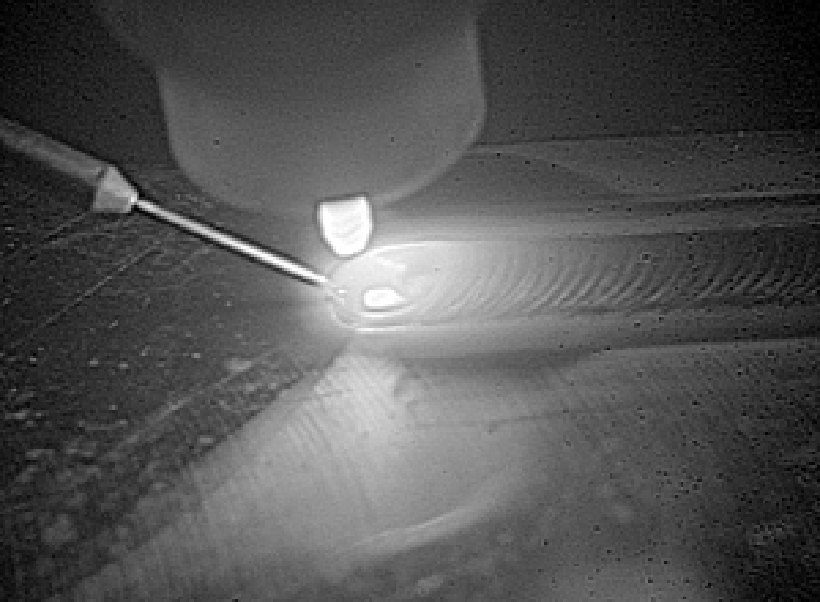

溶接モニタ

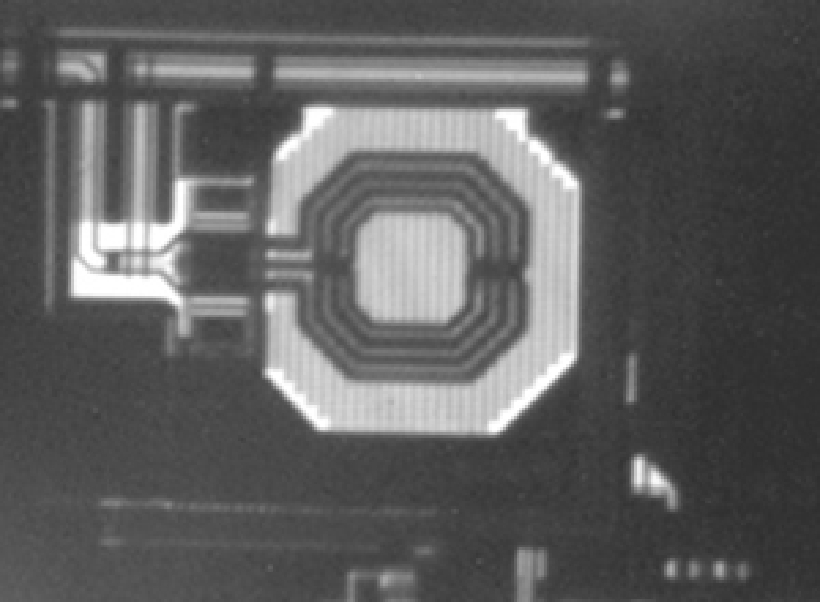

半導体検査
ソーラーパネル検査
レーザーを使ったゲートモード撮影
降雪時の監視画像(右：可視画像、左：近赤外線画像)
海霧発生時の監視画像(右：可視画像、左：近赤外線画像)
遠方の監視画像：SenS 1920 SWIR サンプル動画像
仕様
| WiDy SWIR 320 | WiDy SWIR 640 | WiDy SenS 320 | WiDy SenS 640 | SenS 1280 | SenS 1920 | LiSa SWIR 2048 | |
|---|---|---|---|---|---|---|---|
| 検知素子 | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs |
| 画素数 | 320 x 256 | 640 x 512 | 320 x 256 | 640 x 512 | 1280 x 1024 | 1920 x 1080 | 2048 x 1 |
| 画素ピッチ(µm) | 25 | 15 | 15 | 15 | 10 | 8 | 8 |
| 冷却方式 | 非冷却 | 非冷却 | TEC1 | TEC1 | TEC1 | ||
| 検知波長帯 | 0.9 ～ 1.7 | 0.9 ～ 1.7 | 0.9 ～ 1.7 | 0.9 ～ 1.7 | 0.9 ～ 1.7 | 0.9 ～ 1.7 | 0.9～1.7 |
| ダイナミックレンジ(dB) | 120 | 120 | 49 ～ 120 | 52 ～ 61 | 55 ～ 66 | ||
| フルフレームレート(Hz) | 200 | 100 | 1,000 | 230 | 60 | 60 | 110 |
| 映像出力 | USB3.0/CameraLink | USB3.0/GigE CameraLink/Analog | USB3.0/GigE CameraLink | USB3.0/CameraLink | USB3.0/CameraLink もしくは CameraLink HD-SDI/Cxp | USB3.0/CameraLink | CameraLink |
| 寸法 (レンズは除く) [WxHxD](mm) | 48.6 x 48.6 x 43.4 | 48.6 x 48.6 x 42.2 | 46 x 46 x 53 | 46 x 57 x 112 | 58×58×70 もしくは 58×58×64/72 | 58×58×70 | 35.4 x 75 x 68 |
| 質量（レンズは除く）(g) | < 125 | < 160 | < 215 | < 215 | < 400 | < 400 | < 280 |
| レンズマウント | CS/C | CS/C | C | C | C | C | C |
| 消費電力(W) | < 1.1 | < 2.7 | < 4 | ||||
| 量子効率QE | > 85% | > 80% | > 80% | > 80% | |||
| 読み出しノイズ | 50e- ～ 340e- | < 40e- | 30e- ～ 120e- | < 25e- | 90e- ～2200e- |
製品紹介動画
技術文献
よくあるご質問
【WiDyシリーズ】広ダイナミックレンジ測定以外にも通常の測定は可能ですか？
広ダイナミックレンジの時はログスケール、通常の時はリニアスケールに切り替え可能です。
【WiDyシリーズ】どの様な測定に有用ですか？
ログスケール測定では太陽光や溶接などの高温対象が含まれる測定・監視に有用です。
【Sensシリーズ】悪天候下でも対象物を捉えることは出来ますか？
雨や霧、雪などの環境下でも可視カメラより鮮明に捉えられます。
【Sensシリーズ】どの様なレンズが用意されてますか？
NIT社にはレンズのラインナップがありません。Cマウントの近赤外線レンズが適応可能です。
【Sensシリーズ】冷却式ですか？
TEC冷却タイプとTECレスがあります。
