PRODUCTS ハイスピードシートセンサ（衝撃振動圧分布測定装置）
測定事例

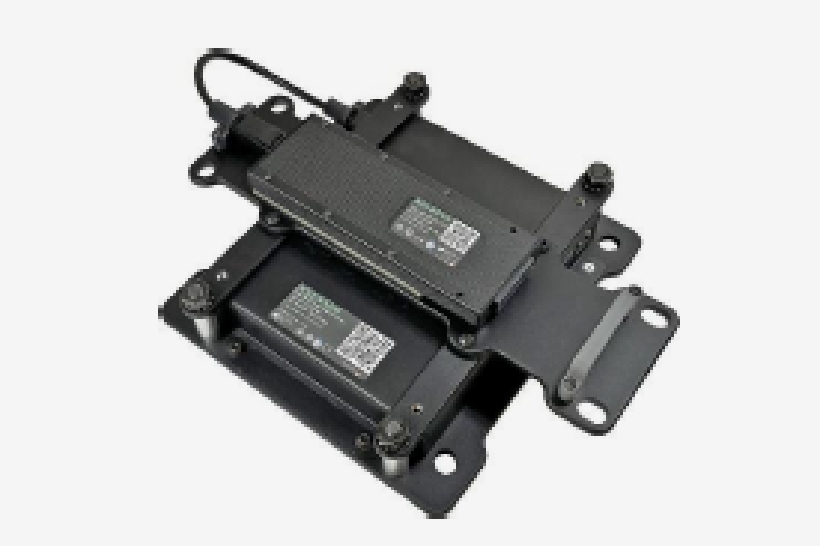

高速データロガーシステム

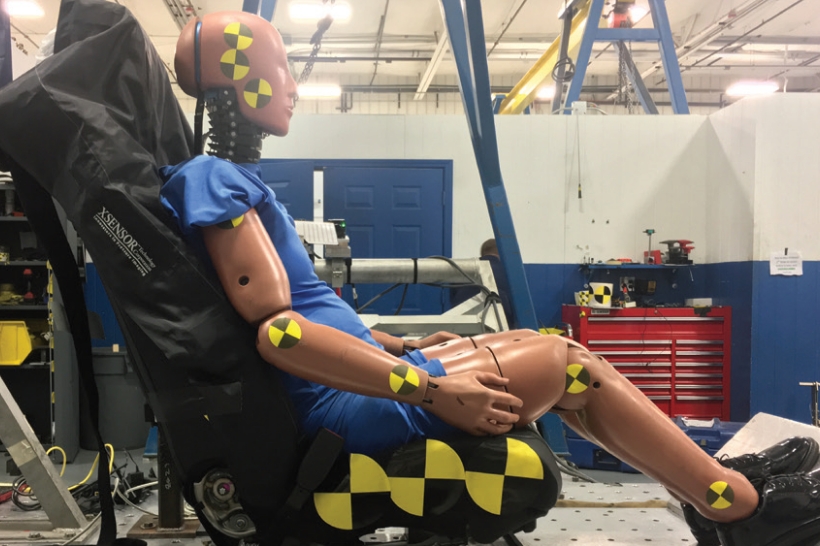

リアインパクト試験
シートベルト試験

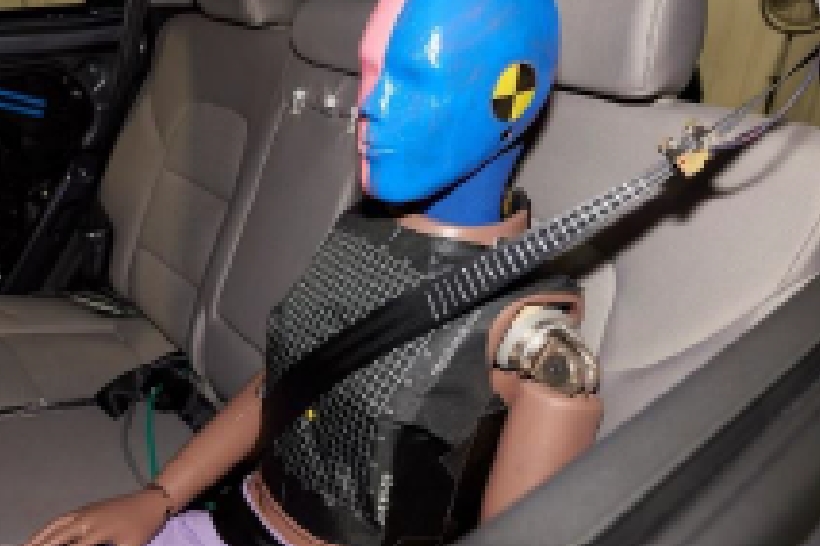

フロントインパクトでのシートベルト圧の計測例

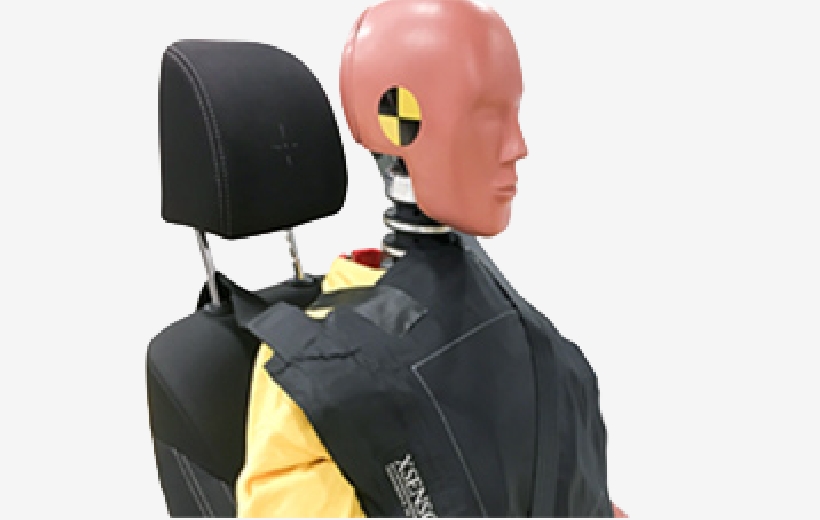

Hybrid Ⅲ ダミー用ジャケット型面圧センサ
シートベルトとエアバック圧

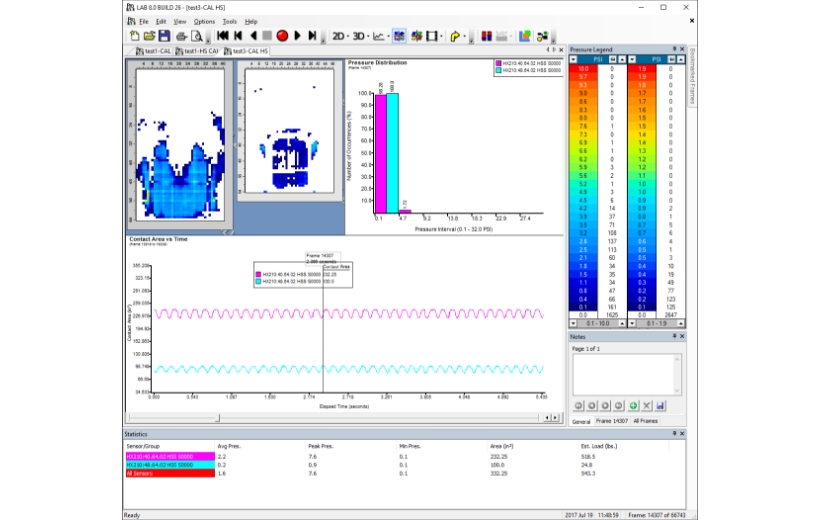

振動計測

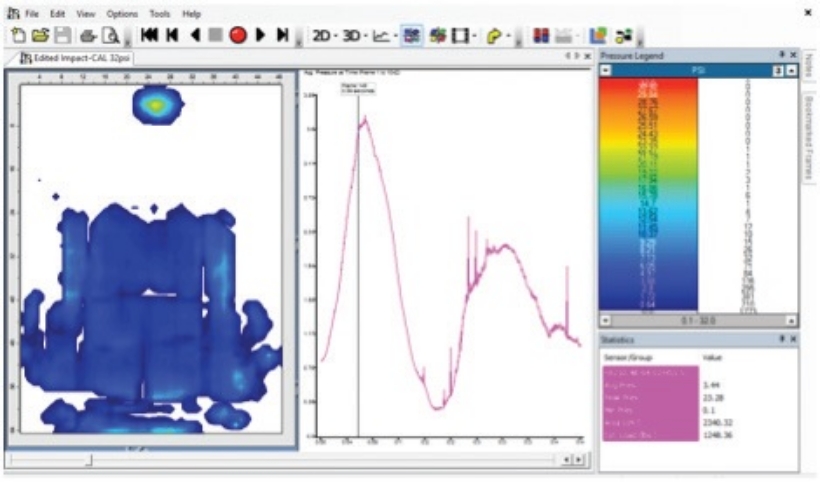

リアインパクトで人体が受ける圧力分布の計測例
仕様
（圧力測定レンジ：1-128 PSI ［0.07-9.0kgf/cm2］又は1-300PSI ［0.07-21kgf/cm2］）
| 型名 | センサ数 | 計測範囲 | センサピッチ | 最大測定レート |
|---|---|---|---|---|
| HX210:40.40.02 | 1600(40×40) | 508mm x 508mm | 12.7mm | 3300 Hz |
| HX210:48.48.02 | 2304(48×48) | 610mm x 610mm | 12.7mm | |
| HX210:48.64.02 | 3072(48×64) | 610mm x 813mm | 12.7mm | |
| HX210:25.50.10M | 1250(25×50) | 250mm x 500mm | 10mm | |
| HX210:50.50.05 | 2500(50×50) | 254mm x 254mm | 5.08mm | |
| HX210:36.48.05M (H35F 用) | 1728(36×48) | 180mm x 240mm | 5.0mm | |
| HX210:60.64.05 (Thor-50M 用） | 3840(60×64) | 305mm x 325mm | 5.08mm | |
| HX210:35.43.05M（WorldSID-50M 用） | 1505(35×43) | 175mm x 215mm | 5.0mm |
- 注1 最大測定レートはセンサにより異なります。詳細はお問い合わせください。
- 注2 センサの動作環境温度は、10～40℃です。
- 注3 ハイスピードセンサは専用のシステムとなり、他のセンサは使用できません。
技術文献
よくあるご質問
デモは可能ですか？
はい。デモ用センサには限りがございますが、なるべくご要望に近いセンサをお持ちしてデモをご覧頂くことが可能です。
レンタルは可能ですか？
申し訳ありませんが、レンタルはお受けいたしかねます。
校正証明書は発行されますか？
はい。各面圧センサにISO/IEC17025認定の校正証明書をお付けします。
特注センサは製作可能ですか？
はい。基本的に四角形状に限定されますが、特注センサも承っております。お気軽にご相談ください。
