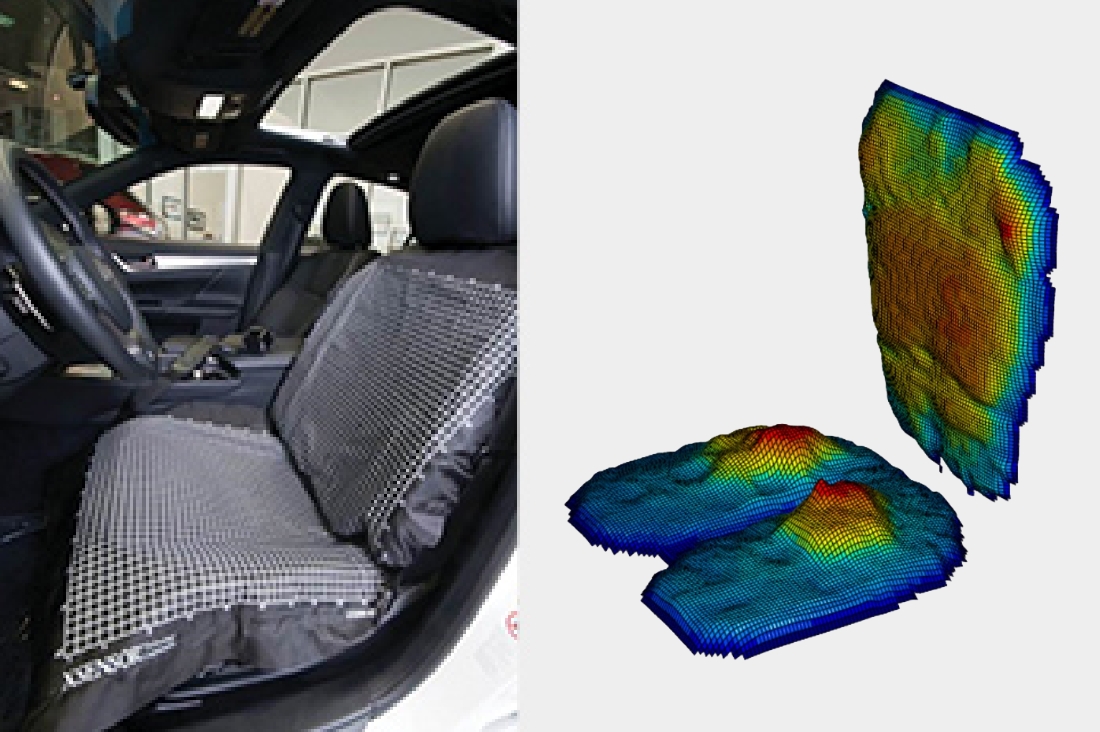

PRODUCTS シートセンサ（シート圧分布測定装置）
- 柔軟なシート状センサで多方面での面圧分布計測に利用可能
- 測定フレームレートは数Hz～数十Hz（シートセンサによる）
- 有線方式だけでなく無線方式も選択可能（一部センサのみ）
システム構成とソフトウェア

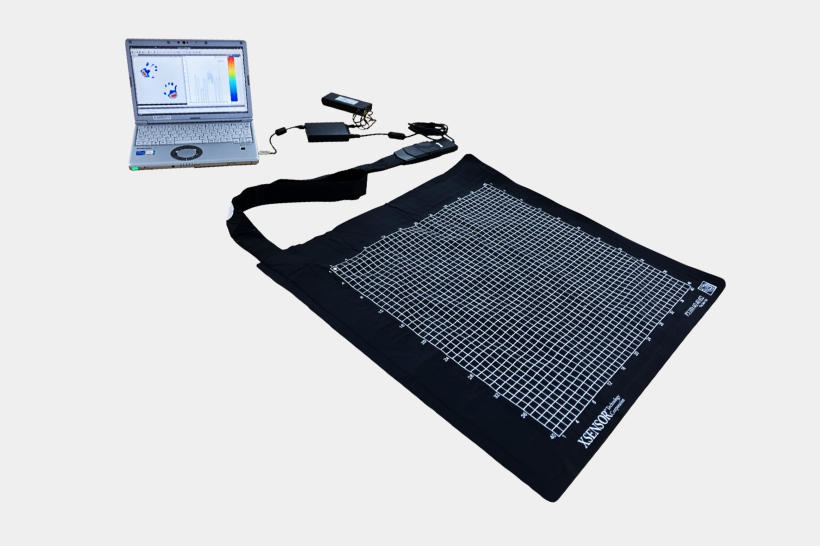

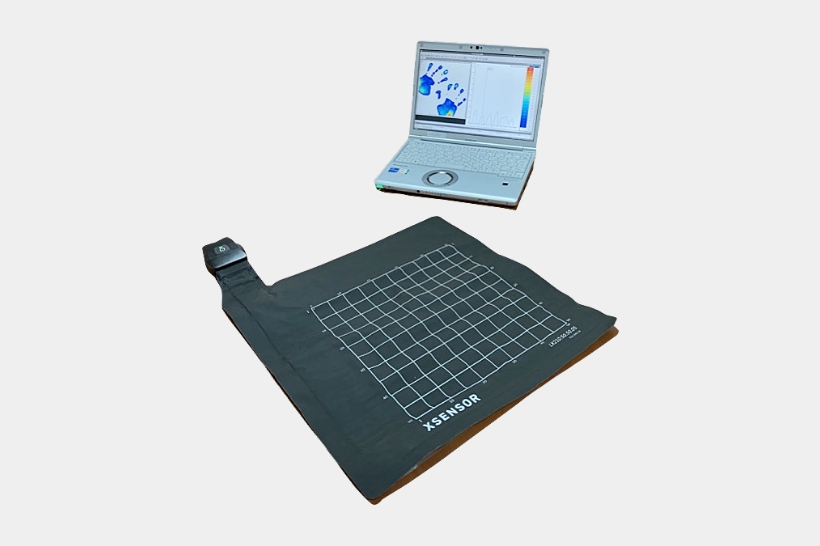

システム構成
X3シリーズ
X4シリーズ（Bluetooth無線方式）
（センサ及びセンサパックは専用品が必要）

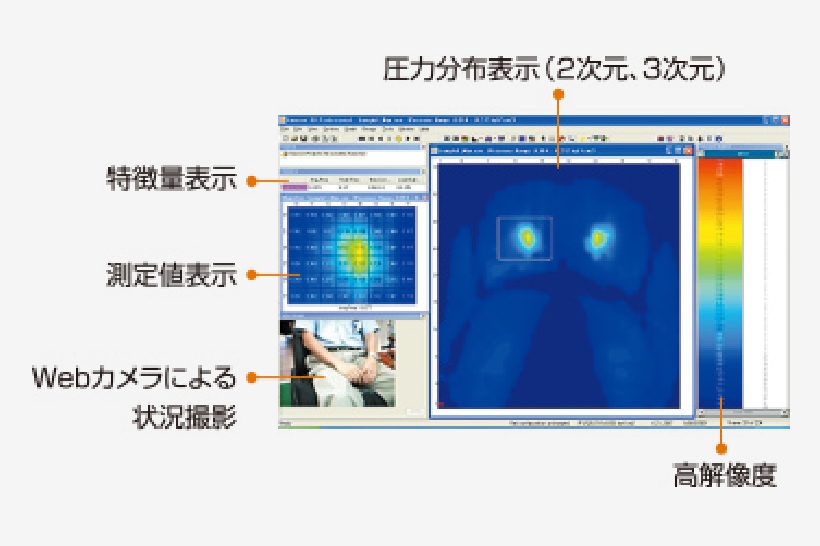

解析ソフトウェア

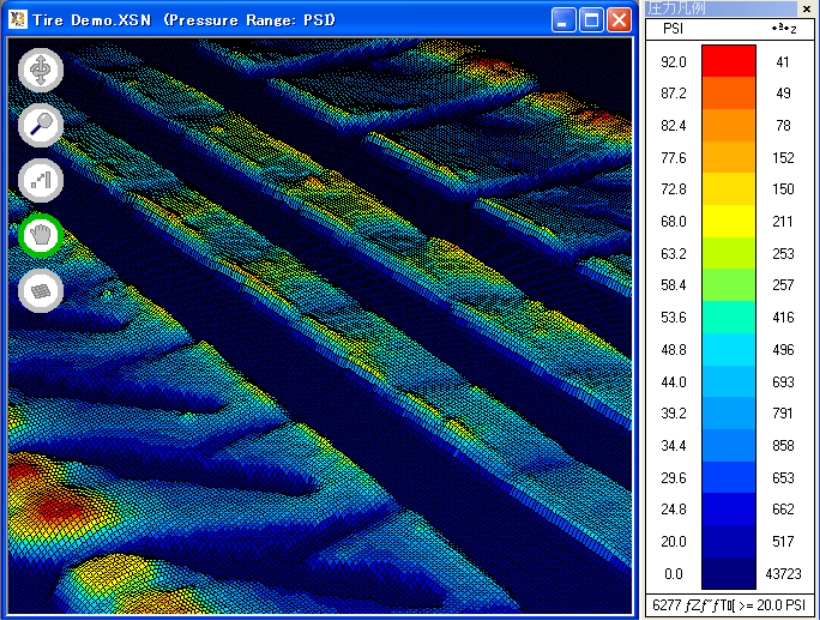

3次元表示
複合表示
測定事例

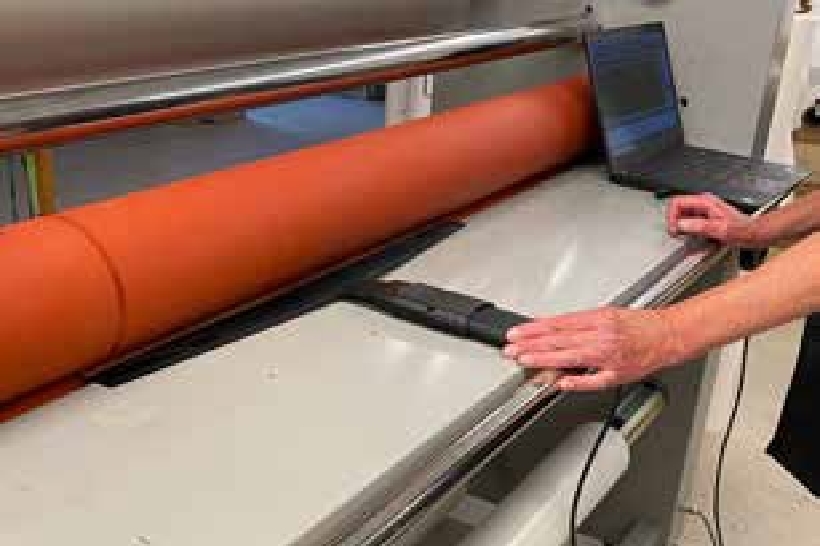

ニップセンサ

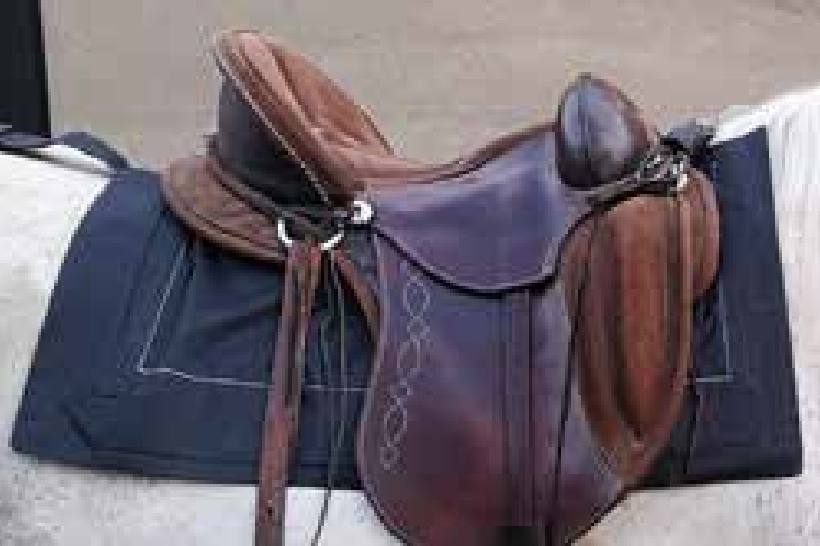

サドルセンサ

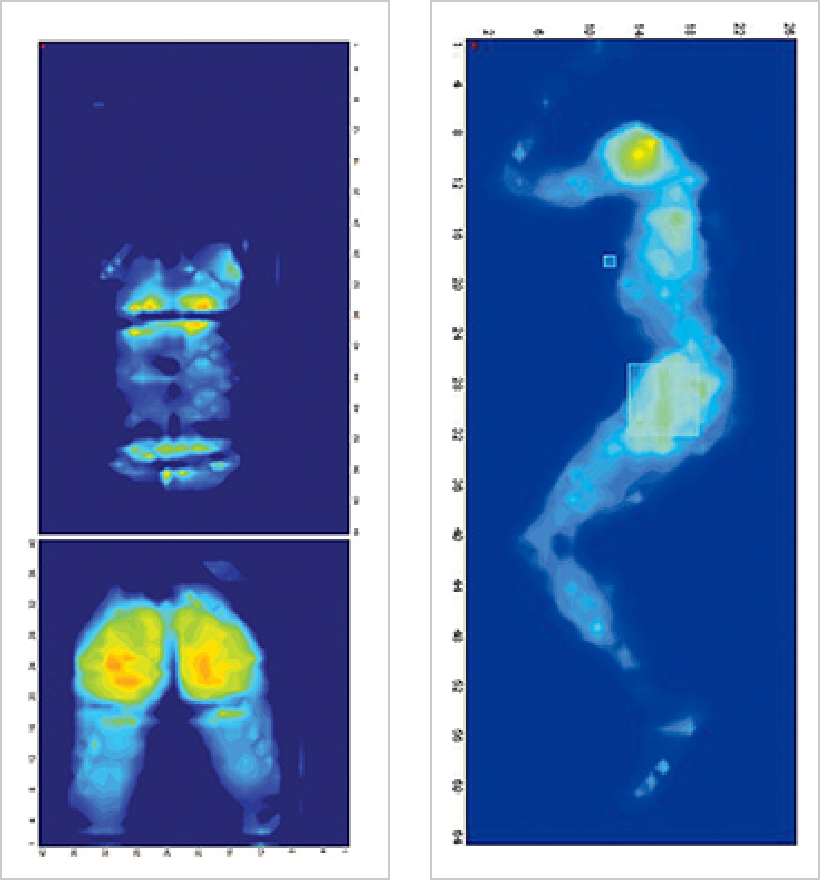

左：センサ2枚の同時計測 右：ベッドサイズのセンサ

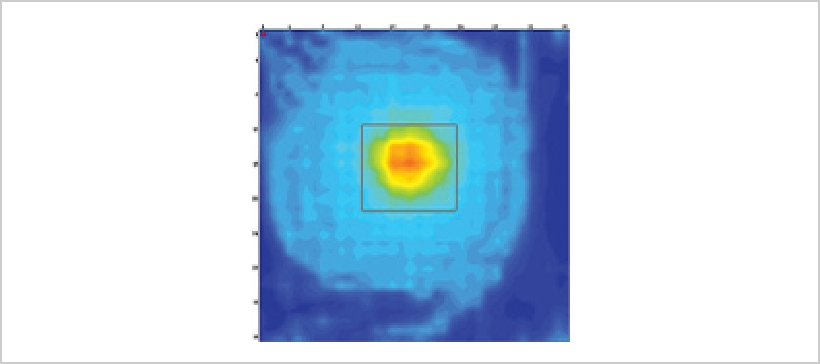

風圧計測
水圧計測

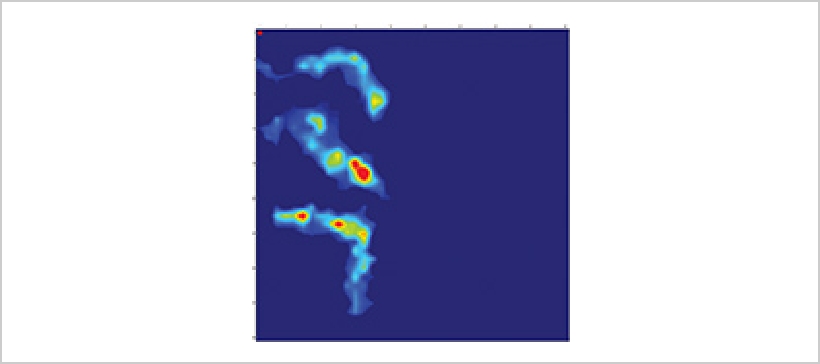

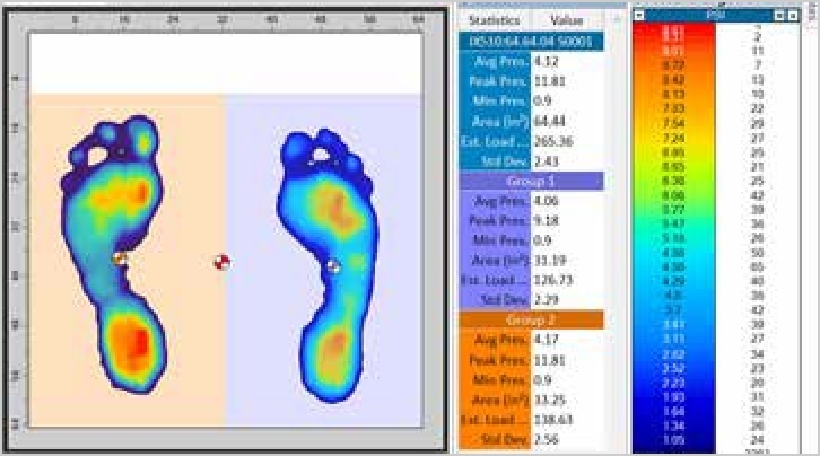

スタンスセンサによる測定例

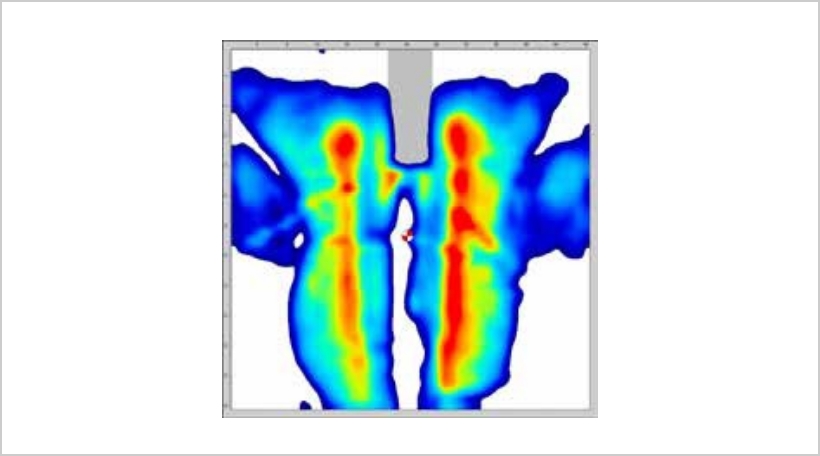

サドルセンサによる測定例

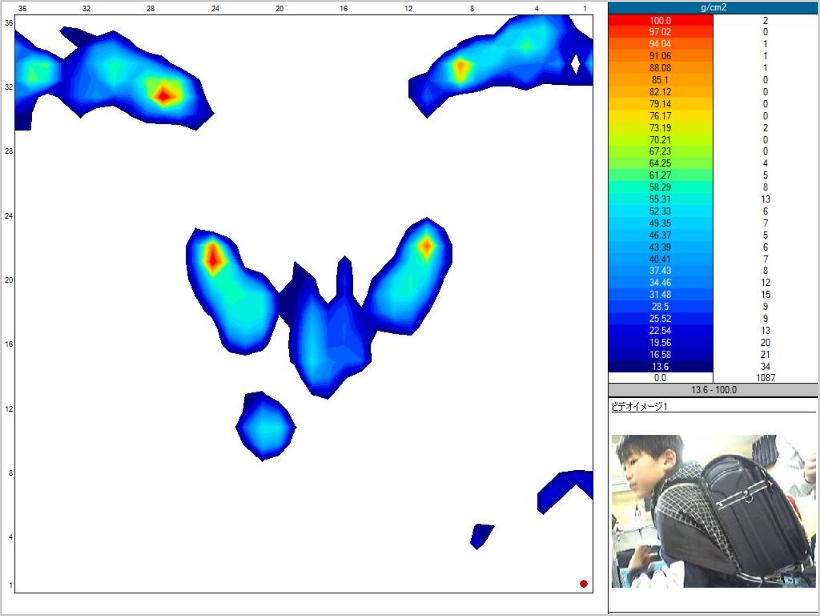

ランドセルを背負った際の圧力分布

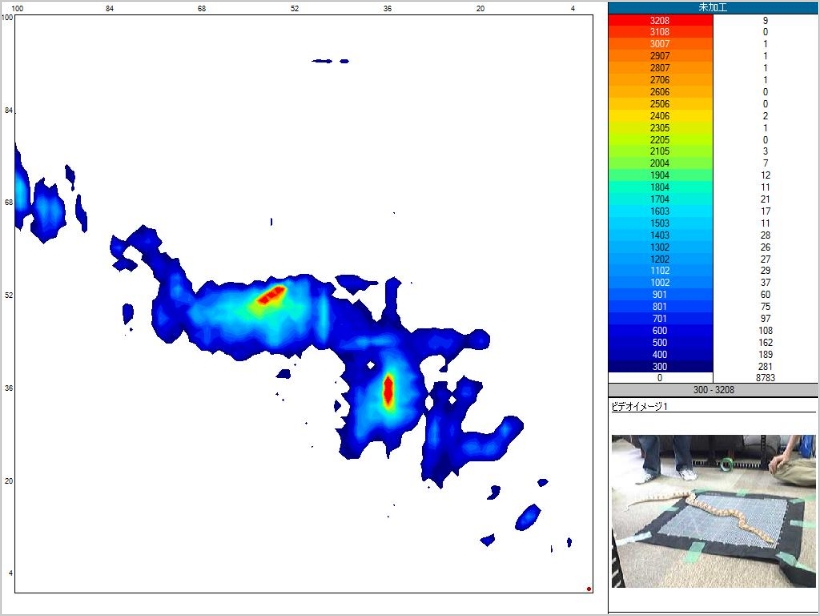

蛇が移動時の圧力分布
仕様
低圧用シートセンサ仕様
①標準品（圧力測定レンジ ：0.2-4 PSI ［0.014-0.28kgf/cm2］、精度：フルスケール±10%）
| 型名 | センサ数 | 計測範囲 | センサピッチ | 最大測定レート | 無線（X4） |
|---|---|---|---|---|---|
| PX100:36.36.02 | 1296(36×36) | 457mm x 457mm | 12.7mm | 50 Hz | |
| PX100:40.40.02 | 1600(40×40) | 508mm x 508mm | 12.7mm | 45 Hz | |
| PX100:48.48.02 | 2304(48×48) | 610mm x 610mm | 12.7mm | 40 Hz | |
| PX100:40.64.02 | 2560(40×64) | 508mm x 813mm | 12.7mm | 40 Hz | |
| PX100:26.64.01 | 1664(26×64) | 813mm x 2032mm | 31.75mm | 50 Hz | 〇 |
| PX100:48.144.02 | 6912(48×144) | 610mm x 1829mm | 12.7mm | 20 Hz | |
| PX100:64.160.02 | 10240(64×160) | 813mm x 2032mm | 12.7mm | 15 Hz |
②高精度版（圧力測定レンジ：0.1-4 PSI ［0.007-0.28kgf/cm2］、精度：フルスケール±5%）
| 型名 | センサ数 | 計測範囲 | センサピッチ | 最大測定レート | 無線（X4） |
|---|---|---|---|---|---|
| LX100:36.36.02 | 1296(36×36) | 457mm x 457mm | 12.7mm | 50 Hz | 〇 |
| LX100:40.40.02 | 1600(40×40) | 508mm x 508mm | 12.7mm | 45 Hz | 〇 |
| LX100:48.48.02 | 2304(48×48) | 610mm x 610mm | 12.7mm | 40 Hz | 〇 |
| LX100:40.64.02 | 2560(40×64) | 508mm x 813mm | 12.7mm | 40 Hz | 〇 |
| LX100:12.12.05 | 144(12×12) | 61mm x 61mm | 5.08mm | 80 Hz | 〇 |
| LX100:50.50.05 | 2500(50×50) | 254mm x 254mm | 5.08mm | 40 Hz | 〇 |
中圧用シートセンサ仕様
（圧力測定レンジ：0.2-15 PSI ［0.014-1.05kgf/cm2］、精度：フルスケール±5%）
| 型名 | センサ数 | 計測範囲 | センサピッチ | 最大測定レート | 無線（X4） |
|---|---|---|---|---|---|
| LX210:36.36.02 | 1296(36×36) | 457mm x 457mm | 12.7mm | 50 Hz | 〇 |
| LX210:40.40.02 | 1600(40×40) | 508mm x 508mm | 12.7mm | 45 Hz | 〇 |
| LX210:48.48.02 | 2304(48×48) | 610mm x 610mm | 12.7mm | 40 Hz | 〇 |
| LX210:40.64.02 | 2560(40×64) | 508mm x 813mm | 12.7mm | 40 Hz | 〇 |
| LX210:12.12.05 | 144(12×12) | 61mm x 61mm | 5.08mm | 80 Hz | 〇 |
| LX210:50.50.05 | 2500(50×50) | 254mm x 254mm | 5.08mm | 40 Hz | 〇 |
高圧用センサ仕様
（圧力測定レンジ：10-512 PSI ［0.70-35.3kgf/cm2］、精度：フルスケール±10%）
| 型名 | センサ数 | 計測範囲 | センサピッチ | 最大測定レート | 無線（X4） |
|---|---|---|---|---|---|
| IX510:60.60.10 | 3600(60×60) | 152mm x 152mm | 2.54mm | 25 Hz | 〇 |
| IX510:12.12.05 | 144(12×12) | 61mm x 61mm | 5.08mm | 80 Hz | 〇 |
| IX510:15.50.05 | 750(15×50) | 76mm x 254mmm | 5.08mm | 60 Hz | 〇 |
| IX510:50.50.05 | 2500(50×50) | 254mm x 254mmm | 5.08mm | 40 Hz | 〇 |
| IX510:64.64.04 | 4096(64×64) | 406mm x 406mm | 6.35mm | 20 Hz | 〇 |
| IX510:128.128.10 | 16384(128×128) | 325mm x 325mm | 2.54mm | 15 Hz | |
| IX500:40.192.02 | 7680(40×192) | 508mm x 2430mm | 12.7mm | 40 Hz |
- 注1 最大測定レートは、制御用PCの仕様により前後致します。
- 注2 センサの動作環境温度は、10～40℃です。
- 注3 無線（X4）の場合、最大測定レートは約1/5に低下します。
- 注4 有線方式のセンサは有線専用、無線方式は無線専用となります。
技術文献
- 二ップローラー圧力分布測定 Nip Roller Pressure System
- 平地歩行における歩幅と体圧分布測定 Walkway & Stance Pad Sensors
- ランドセル体圧分布測定
- サドル体圧分布測定 Saddle Pressure System
よくあるご質問
デモは可能ですか？
はい。デモ用センサには限りがございますが、なるべくご要望に近いセンサをお持ちしてデモをご覧頂くことが可能です。
レンタルは可能ですか？
申し訳ありませんが、レンタルはお受けいたしかねます。
校正証明書は発行されますか？
はい。各面圧センサにISO/IEC17025認定の校正証明書をお付けします。
特注センサは製作可能ですか？
はい。基本的に四角形状に限定されますが、特注センサも承っております。お気軽にご相談ください。
