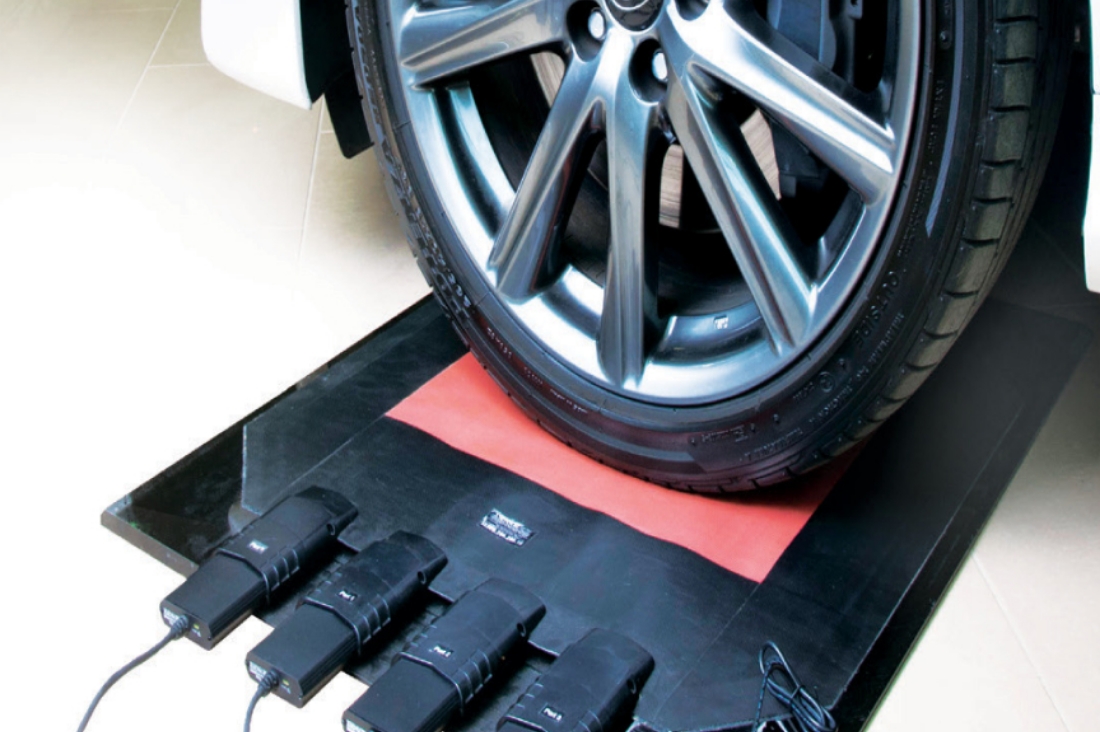

PRODUCTS タイヤセンサ（タイヤ接地圧分布測定装置）
システム構成とソフトウェア

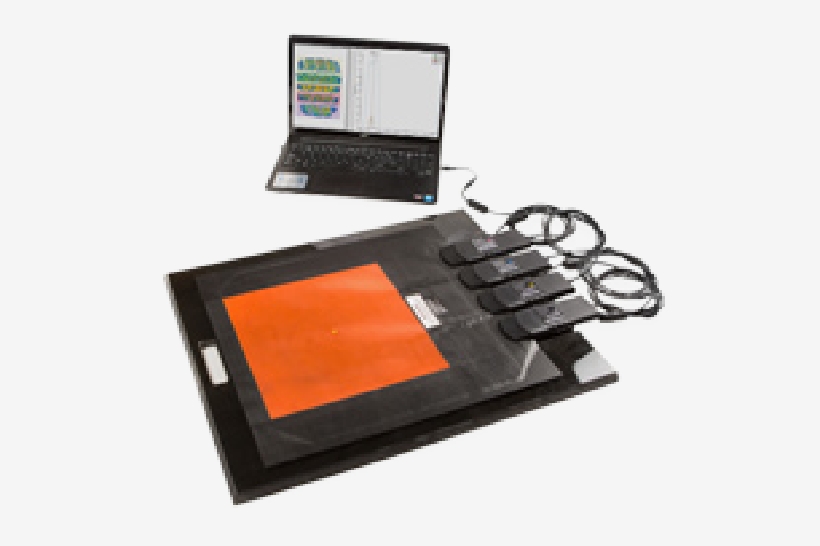

システム構成

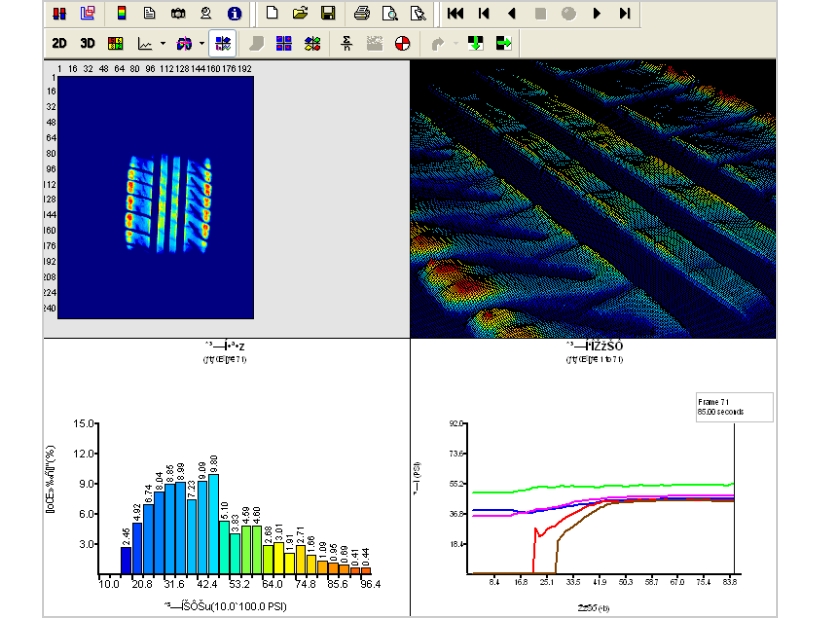

解析ソフトウェア
3次元表示
複合表示
測定事例

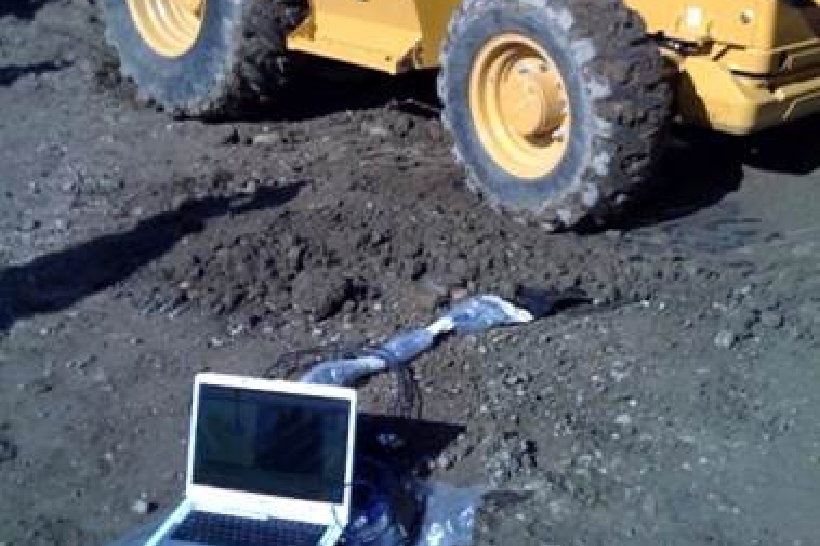

実フィールドでの計測

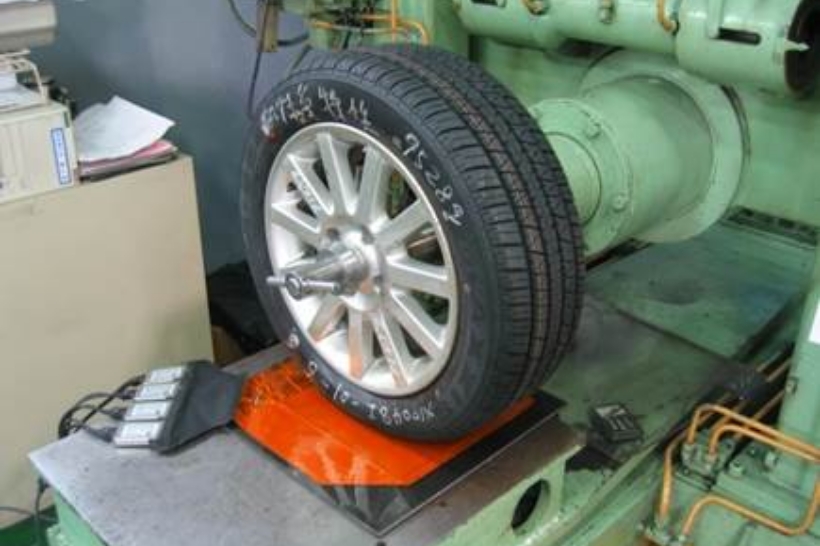

タイヤ単体での計測
実車による計測
乗用車用タイヤの接地圧分布

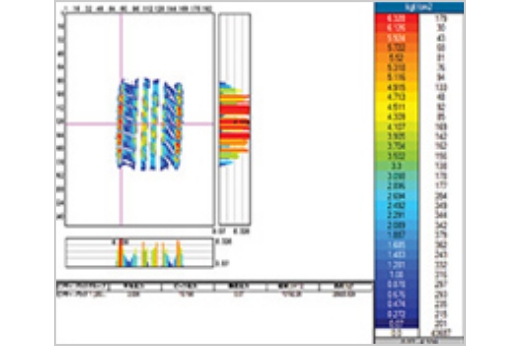

断面の圧力分布

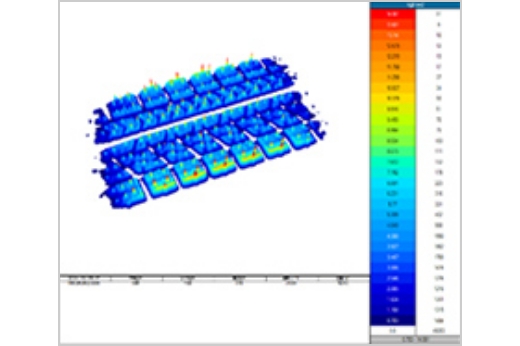

3D表示

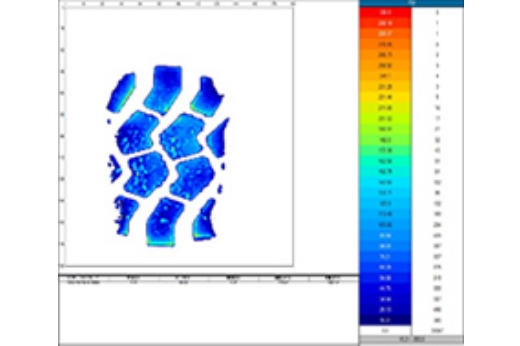

大型トラック用タイヤの接地圧分布

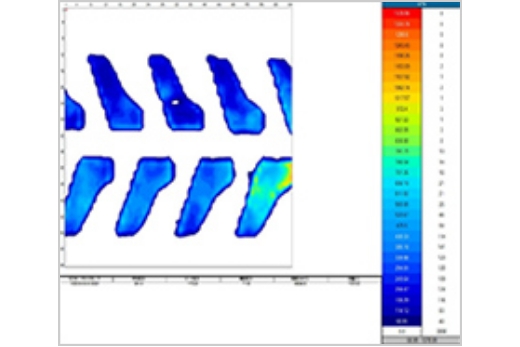

キャタピラの接地圧分布

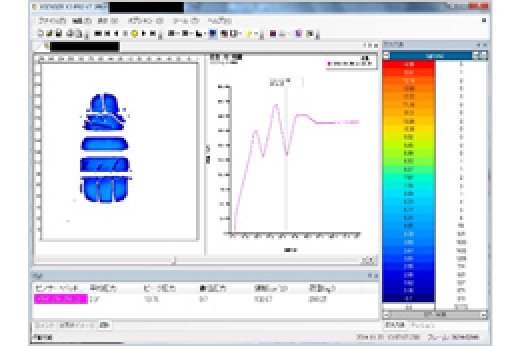

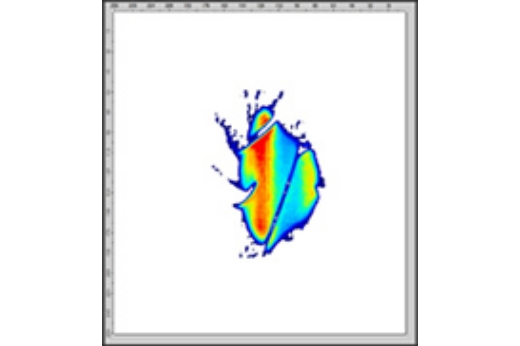

オートバイ用タイヤの接地圧分布
仕様
（圧力測定レンジ：10-300 PSI ［0.70-21.0kgf/cm2］、精度：フルスケール±10%）
| 型名 | センサ数 | 計測範囲 | センサピッチ | 最大測定レート |
|---|---|---|---|---|
| IX500:256.256.22 v2 | 65536(256×256) | 295mm x 295mm | 1.15mm | 5 Hz |
| IX500:256.256.16 v2 | 65536(256×256) | 399mm x 399mm | 1.56mm | 5 Hz |
| IX500:384.384.013M v2 | 147456(384×384) | 499mm x 499mm | 1.3mm | 1 Hz |
| IX500:128.128.05 | 16384(128×128) | 650mm x 650mm | 5.08mm | 15 Hz |
| IX500:192.192.05 | 36864(192×192) | 975mm x 975mm | 5.08mm | 10 Hz |
| IX510:3.64.05-10 | 192(3×64) | 15mm x 162mm | 5.08mm | 80 Hz |
- 注1 最大測定レートは、制御用PCの仕様により前後致します。
- 注2 センサの動作環境温度は、10～40℃です。
技術文献
よくあるご質問
デモは可能ですか？
はい。デモ用センサには限りがございますが、なるべくご要望に近いセンサをお持ちしてデモをご覧頂くことが可能です。
レンタルは可能ですか？
申し訳ありませんが、レンタルはお受けいたしかねます。
校正証明書は発行されますか？
はい。各面圧センサにISO/IEC17025認定の校正証明書をお付けします。
特注センサは製作可能ですか？
はい。基本的に四角形状に限定されますが、特注センサも承っております。お気軽にご相談ください。
