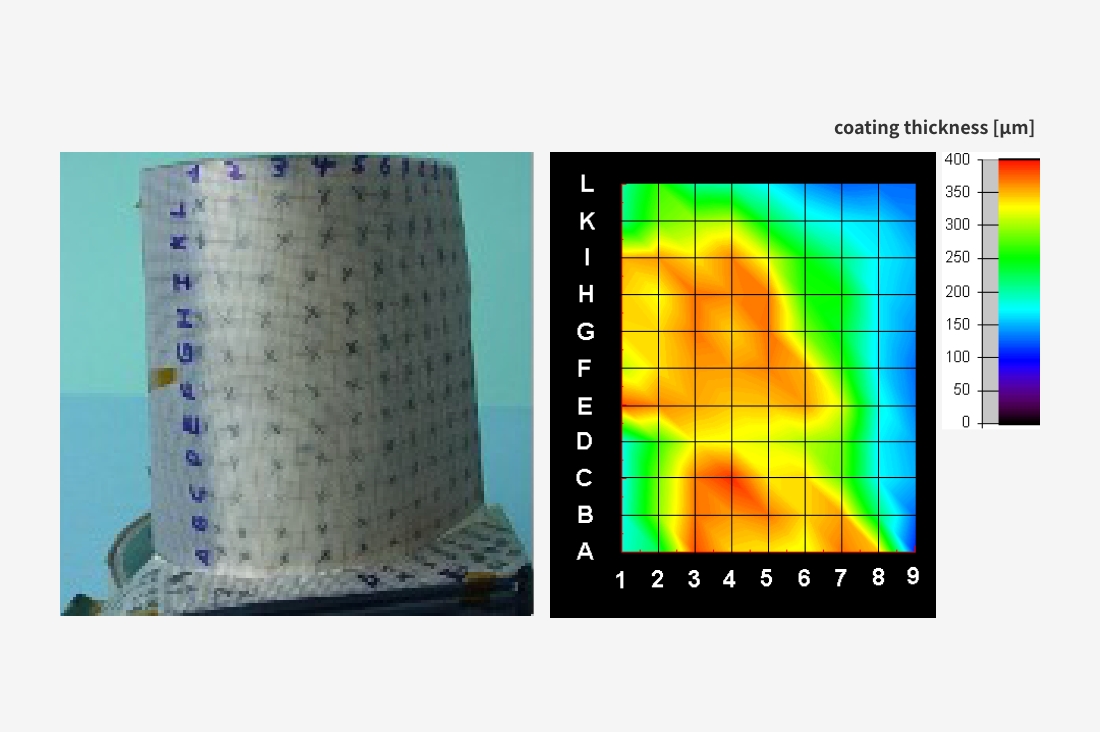

PRODUCTS 研磨焼け・コーティング等の膜厚の評価
検出の仕組みを簡潔に
部品表面をレーザー又はランプにより加熱します。加熱された熱エネルギーは、硬度、材料構造、コーティングの状態に応じて内部へと広がり、赤外線カメラがその熱応答を捉えます。
熱伝導解析により、位相と振幅に関する有用な画像が生成され、層の厚さ、微細構造、研磨焼け等の状態がリアルタイムかつ非接触で得られます。
検査対象
検出できるもの
- 研削焼け
- コーティングの不足または欠落
- 剥離（層間剥離）
- 塗装、接着剤、またはシーラントの欠陥
- 熱処理後の硬化深度
主な対象物（一例）
- バルブ
- ギア
- シャフト
- 工具
- 軸受部品
- 包装
- コーティングされた機能面
- 高光沢部品
最適な励起方法
PTvis（キセノンランプ励起）
キセノンランプにより一瞬だけ入熱された熱エネルギーは、材料内部に伝播しながら自己放射を始めます。この時に発生するエネルギー応答速度の違いを可視化することで、品質評価を可能にしています。
LTvis（レーザー励起）

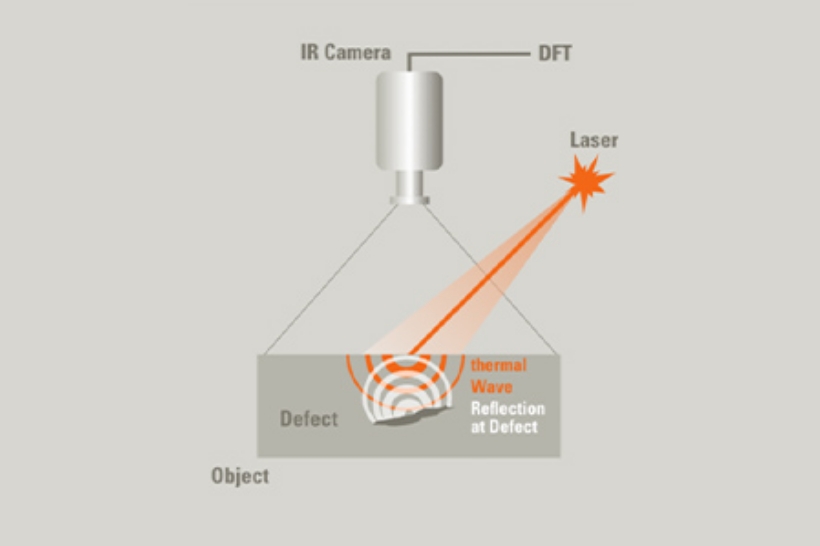

集束されたレーザービームが、部品の表面を加熱します。局所的な熱は内側に向かって伝播します。クラックや層間剥離などの欠陥は熱の流れを乱し、可視化されます。
検査事例

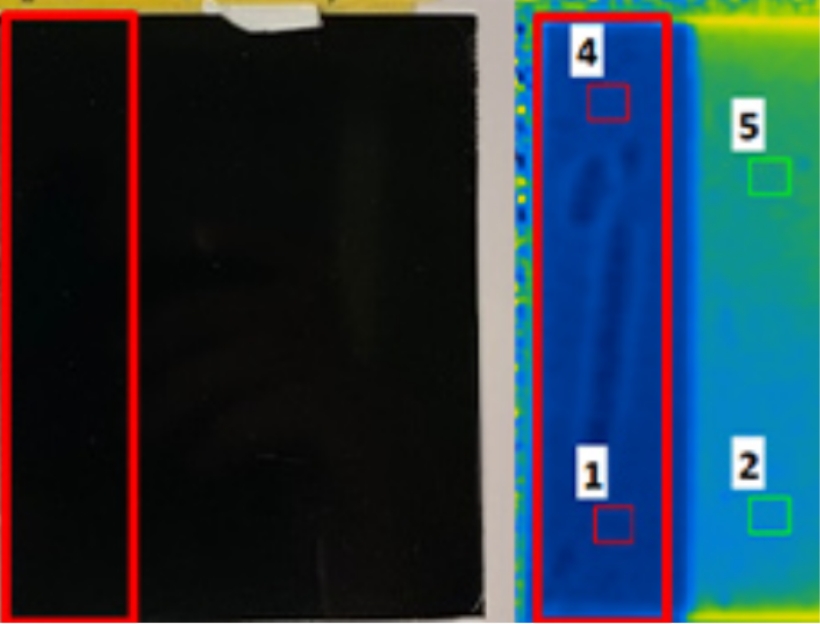

塗装内部欠陥

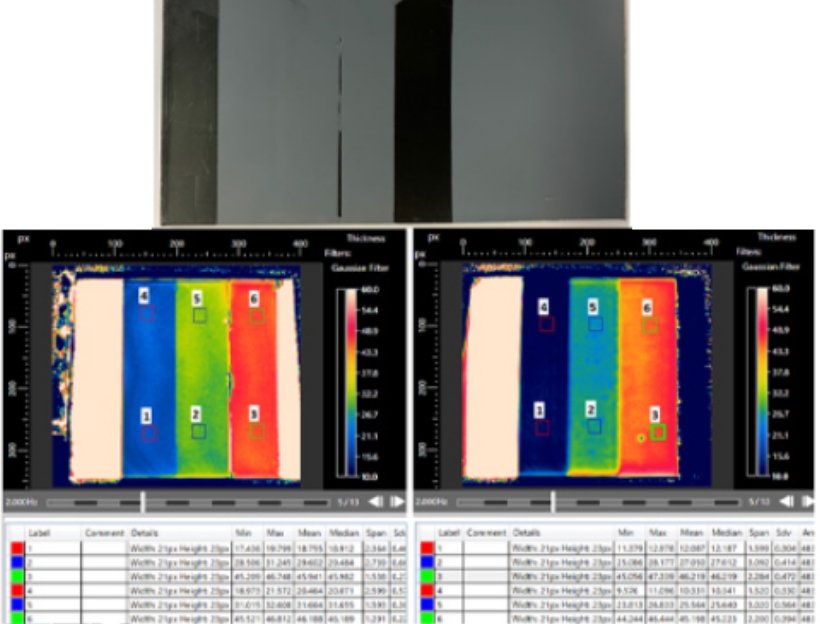

塗装膜厚評価
技術文献
よくあるご質問
デモは可能ですか？
はい。OK品とNG品のサンプルをご用意いただければ、デモ対応は可能です。
レンタルは可能ですか？
申し訳ありませんが、レンタルはお受けいたしかねます。
どのぐらいの深さまで検査できますか？
欠陥の大きさや存在深さにより異なりますので、詳細につきましてはお問い合わせください。
装置価格はどのくらいですか？
装置構成や検査仕様等により異なりますので、金額につきましてある程度の装置仕様が確立した上でのご提示となることが多いです。
