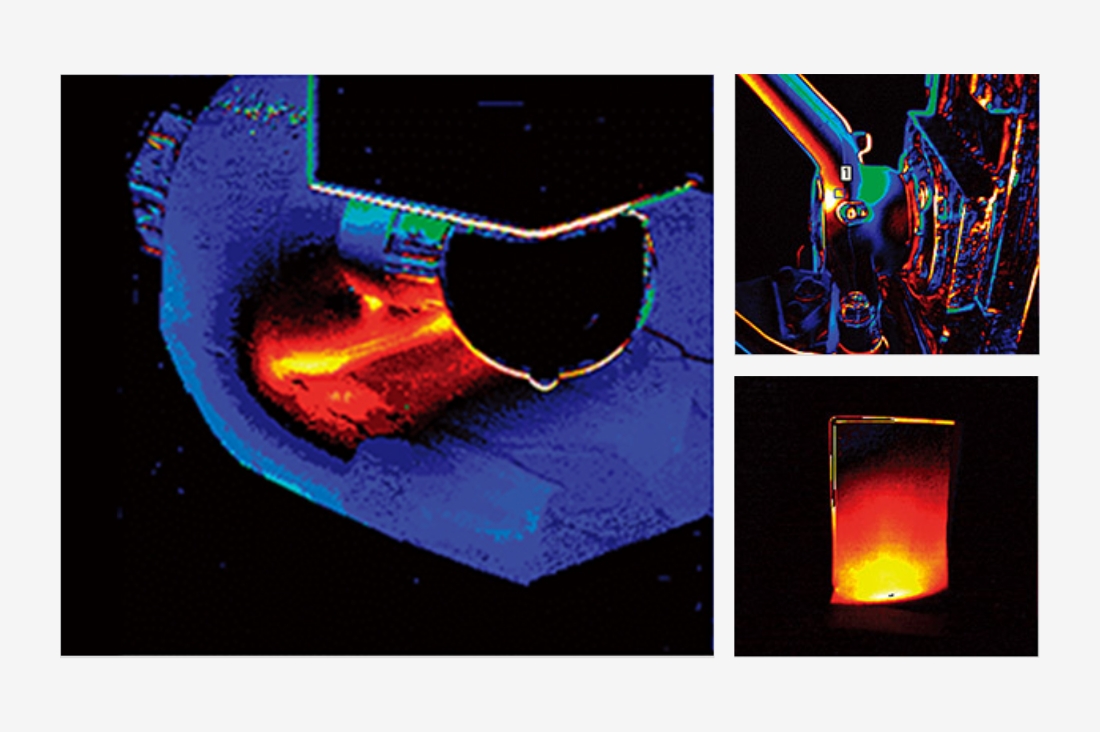

冷却型赤外線カメラとロックイン・サーモグラフィ技術を用いた赤外線画像解析システム
動的応力を加えると、熱弾性効果の原理から対象物表面の温度が変化します。この温度変化を高感度赤外線カメラで捉え、応力値に変換して主応力和の変動量として画像化する事ができます。また、散逸エネルギーの測定により、破損個所や疲労限界点を予測する事ができます。その他、ランプ等を用い対象物に熱変化を加えると、熱拡散の違いを画像化する事により欠陥検出や剥離検査などの非破壊検査装置としてもご使用頂けます。
測定ソフトウェア TSAvis
応力測定：E-mode
Eモード測定は、対象物に繰返し加えられる力が、熱弾性効果により温度の変化となって現れます。（弾性領域内では、圧縮で温度上昇、引っ張りで温度低下）赤外線応力測定システムでは、この温度変化量を高精度測定とFFT処理により、主応力和の応力値（Mpa）に換算して表示します。
散逸エネルギー測定：D-mode

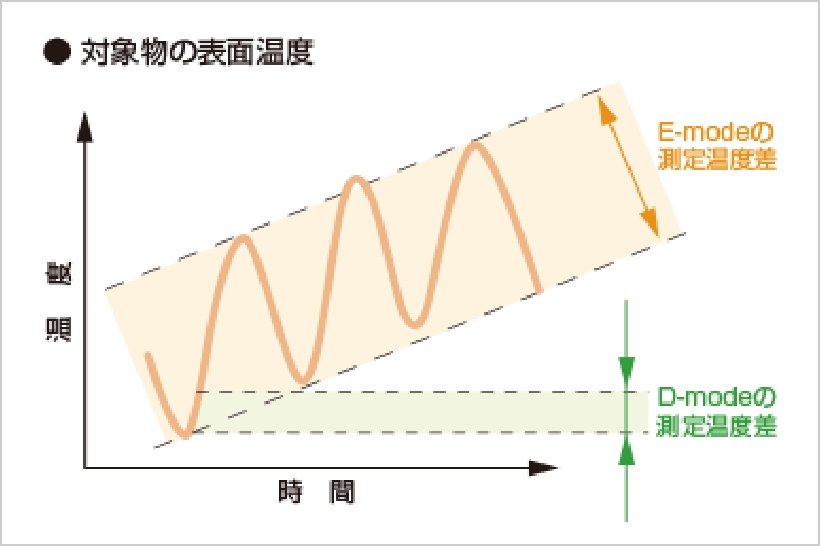

Dモード測定では、対象物に繰り返し加えられるエネルギーにより表面に現れる機械的エネルギー（散逸エネルギー）の発熱状態を測定します。E-mode(応力)画像では対象物に応力が均一に掛かっているのに対し、D-mode（散逸エネルギー）画像では、１箇所に集中している事がわかります。この箇所から疲労限界点に達し、その後破断されると予測できます。

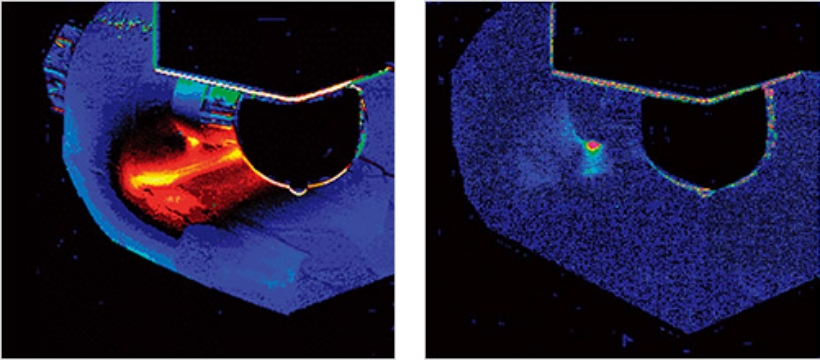

左：応力赤外線画像 右：散逸エネルギー画像
測定事例
オートバイフレームの赤外線応力画像
（ヤマハ発動機（株）殿ご提供）

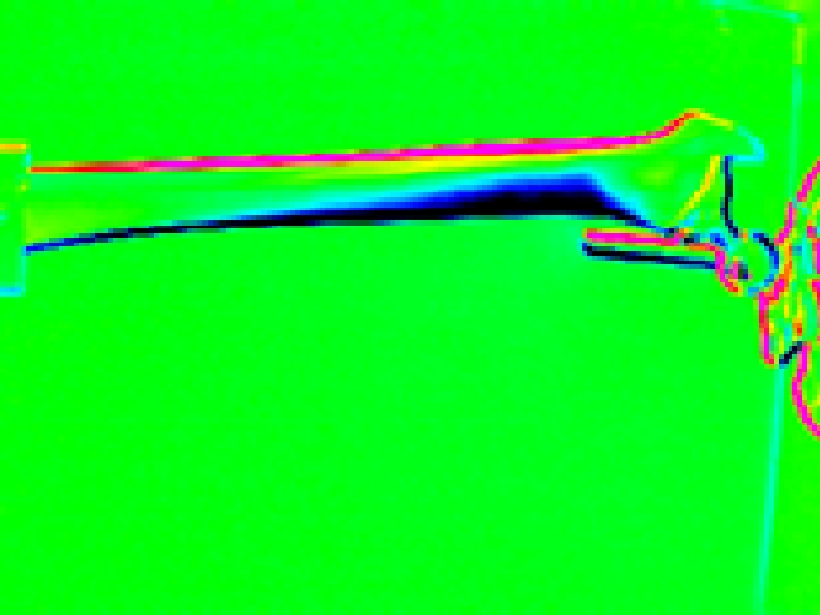

人工大腿骨の赤外線応力画像
（産業技術総合研究所殿ご提供）

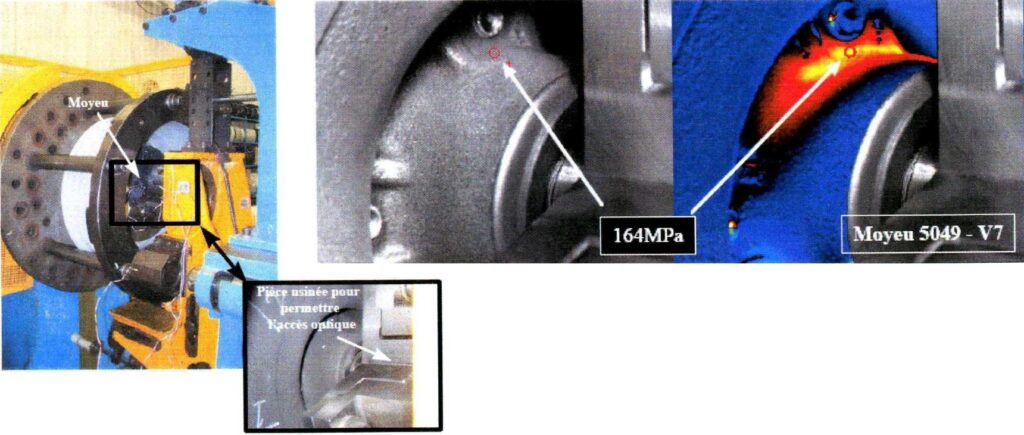

自動車用ハブの赤外線応用画像
ロックインサーモグラフィの応用例

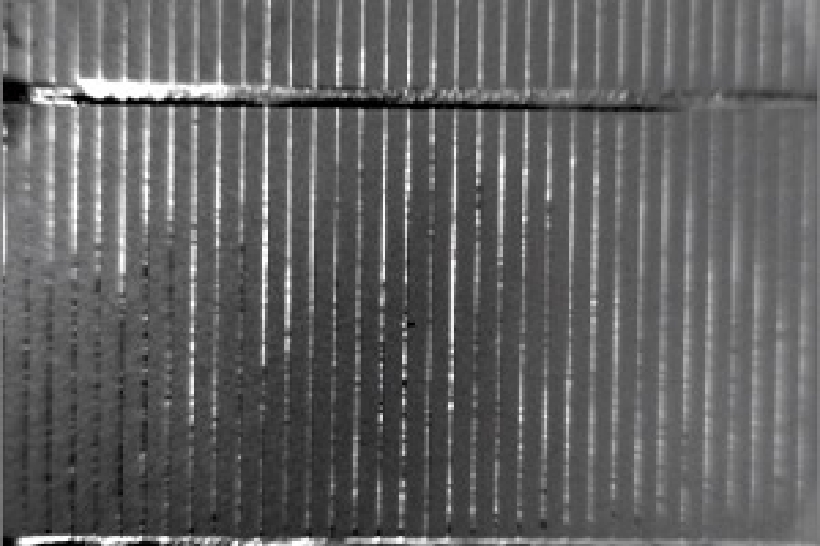

ソーラーパネルの欠陥検査画像
ロックイン方式による欠陥検査の測定事例として、ソーラーパネルに一定間隔で電流を流した際に、ソーラーパネル内の不具合箇所から発生する微細な温度変化の画像を示しています。
赤外線温度画像
ロックインによる温度差画像
技術文献
よくあるご質問
デモは可能ですか？
はい。事前にデモ内容についての確認は必要ですが、デモは可能です。
レンタルは可能ですか？
申し訳ありませんが、レンタルはお受けいたしかねます。（赤外線カメラのみのレンタルについては可能です）
装置価格はどのくらいですか？
装置構成や検査仕様等により異なりますので、金額につきましてある程度の装置仕様が確立した上でのご提示となることが多いです。
残留応力は測定できますか？
本装置では測定できません。 対象物の弾性領域内において、応力が変動する際に温度変化が生じる熱弾性効果と呼ばれる現象を用いた測定法のため、残留応力は対象外です。
